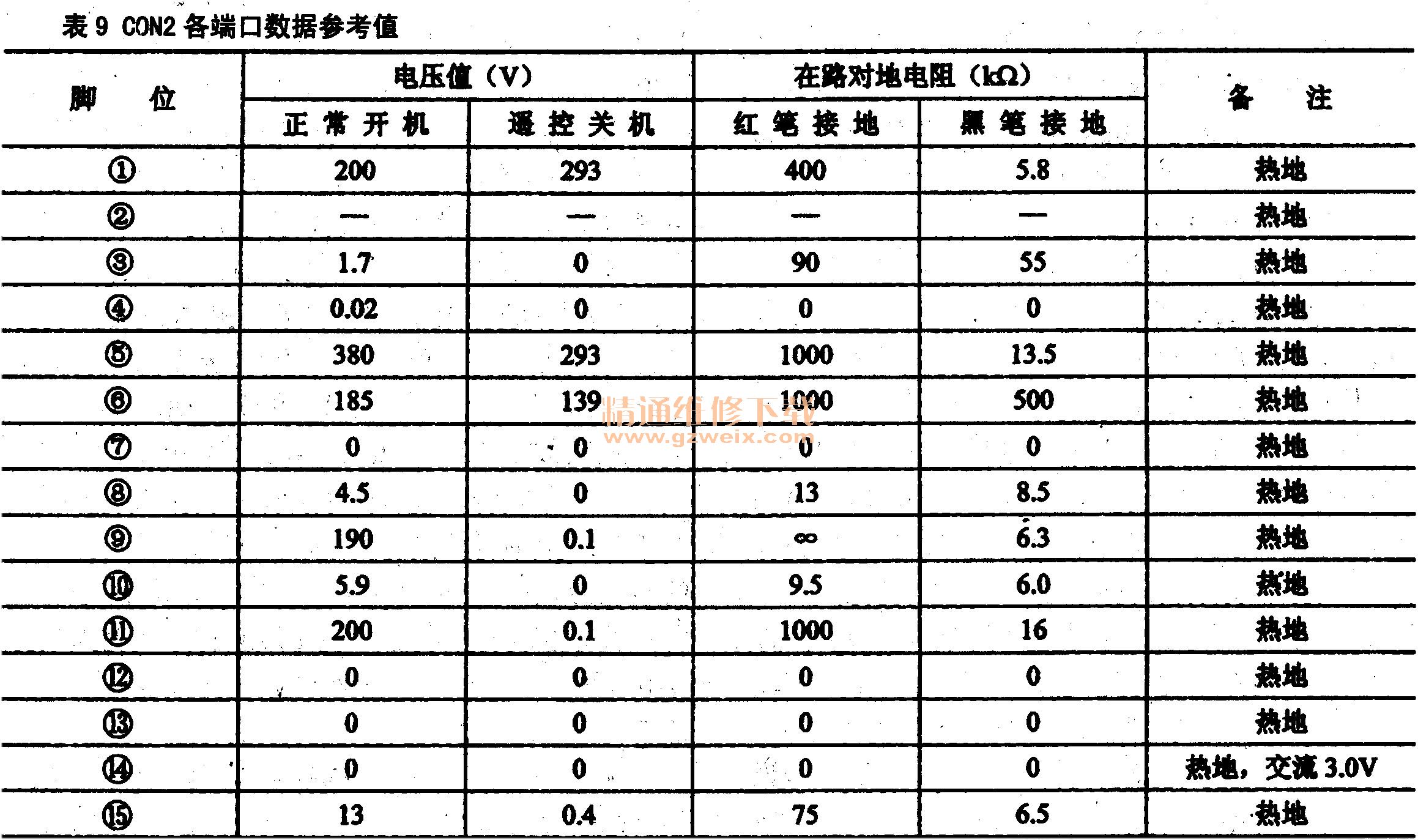

CON2各个端口参考数据见表9所示。

    ②由于各个保护是独立的，故对于维修时区分故障部位很有利，因为24 V,12 V有电压输出，表明负载没有明显的短路故障，所以将RS55断开，检查机器是否还是保护状态。开机测试QS2的基极电压为0 V,24 V,12 V输出正常，可以判断保护性关机是由于保护电路本身性能不良所产生的误动作。测试ICS4的各脚电压分别为：①脚2. 0 V,②脚。.5 V,③脚：0.5V,④脚0 V,⑤脚。V,⑥脚2. 4 V,⑦脚0 V,⑧脚5.0V。 ICS4芷常时，各脚参考数据如表10所示。更换ICS4(LM393)后，故障排除。电路分析请参考图8所示（注：图8中ICS4分为ICS4A和ICS4B两部分）。

    例4:LC-TM3212，有声音，没有图像。
    分析与检修：因为有声音，说明主机芯板的公共通道及高、中频电路正常。主机芯板供电基本正常，按遥控器“节目加／减”键可以转换节目，又说明CPU工作正常。液晶电视无光，首先检测逆变器是否正常工作，测量供逆变板XS806的24 V输入为0V，再往前一级检测伴音功放板XS801各点电压发现24 V输出为0V,5V和12 V输出都正常，表明故障在电源输出或24 V负载。在路测量24 V对地阻值，无短路现象，故障锁定在电源板上。根据分析，12V和24 V属于同一个振荡电路，如有12 V输出，应该有24 V输出，现在12 V正常，可以判断24 V输出通道有故障。拆下电源板发现CN1插座24 V输出引脚有黑圈造成假焊。重新补焊后，24 V输出正常，图像清晰、亮丽。

    例5:LCTM-3211, “三无“，指示灯不亮。

    分析与检修：①先检测电源．板CN1排插各脚电压均为0 V，再测量220 V交流电正常，测量电源板HV电压（220 V交流经过桥堆整流后的电压）也为0V，发现．LF1 （5 A）保险管开路， LF1有烧糊的痕迹，测量发现LF1初、次级绕．组己经短路。更换以上两元器件后，开机试机，图像和声音都正常，过几秒后听到刺耳的“吱吱”声，再看电源板冒出一缕轻烟并发出一股烧糊味。

    ②立即关机，仔细检查关键元器件阻值，测量插件小板CON2的⑤脚，黑笔对地阻值为6 kΩ（正常应为12 kΩ）。将插件小板⑤脚外接元器件一一断开测量，发现二极管Dl己击穿。更换D1后，故障排除。
