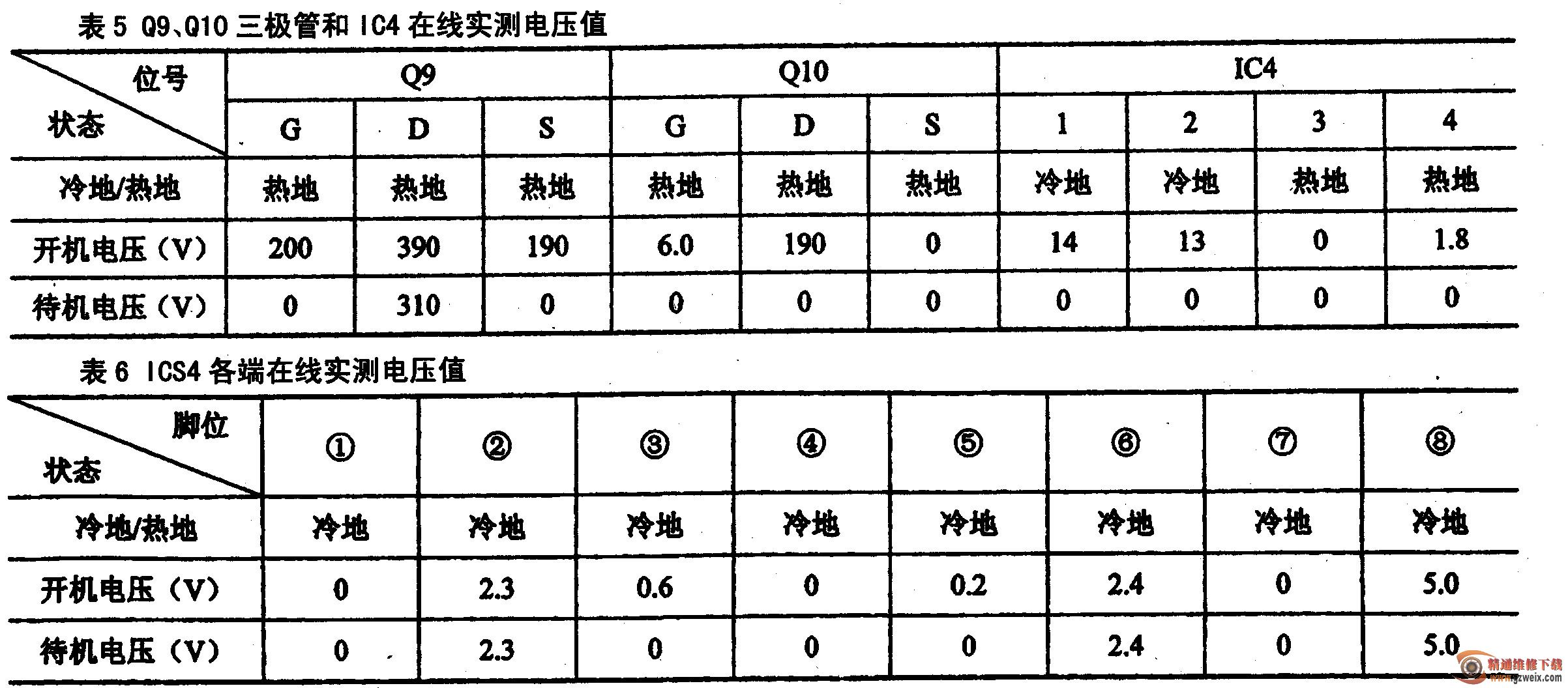

表5给出了IC4和Q9、Q10在线实测电压值。

4．过压与过流保护电路

由于12 V电压主要用于彩电的信号处理电路，24 V电压主要用于背光灯供电的逆变器，两者的负载电流是独立变化的，两者之一或同时可能发生过压现象，故过压保护必须独立实施。若是12 V过压，此时稳压二极管ZDS4击穿，二极管DS10导通；若是24 V过压，此时稳压二极管ZDS5击穿，二极管DS9导通。因为它们都使“自锁双稳态”的QS2基极获得触发电压而翻转，由截止至导通状态，从而实现了过压保护。

12 V或24 V的过流保护也是分别独立进行的，但线路结构是相同的。下面以24 V的过流保护过程为例进行分析。24 V电源的直流电流是通过互感器TS1获取的。我们知道，经过全波整流、滤波后，绕组中必将同时有直流和交流（纹波）通过，负载轻时直流小交流也小，负载重时直流大交流也大。只要直流电流不使TSI工作于磁饱和区，显然可以用检测交流信息代替检测直流信息，然后通过DS7整流、CS24滤波，经RS45、 RS21分压后，加在比较器ICS4B的⑤脚。当电压比较器ICS4B的同相输入端⑤脚的电压高于反相输入端⑥脚的电压时，⑦脚输出高电位，二极管DS8导通，佬‘自锁双稳态”电路处于导通状态，从而切断了线路板的供电，进入保护性关机状态。

表6给出了ICS4各端口在线实测的电压值。

三、实物电路板标注图

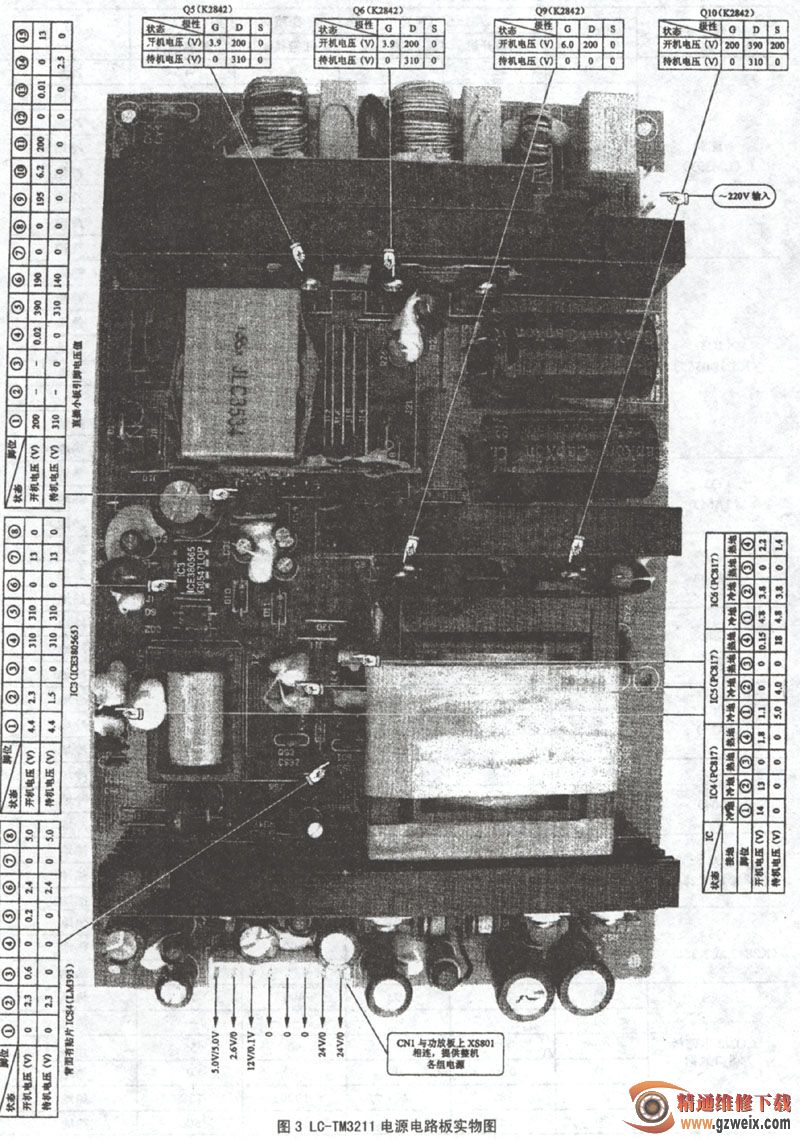

LC-TM3211电源板的标注如图3所示。

四、主要集成电路、器件参数

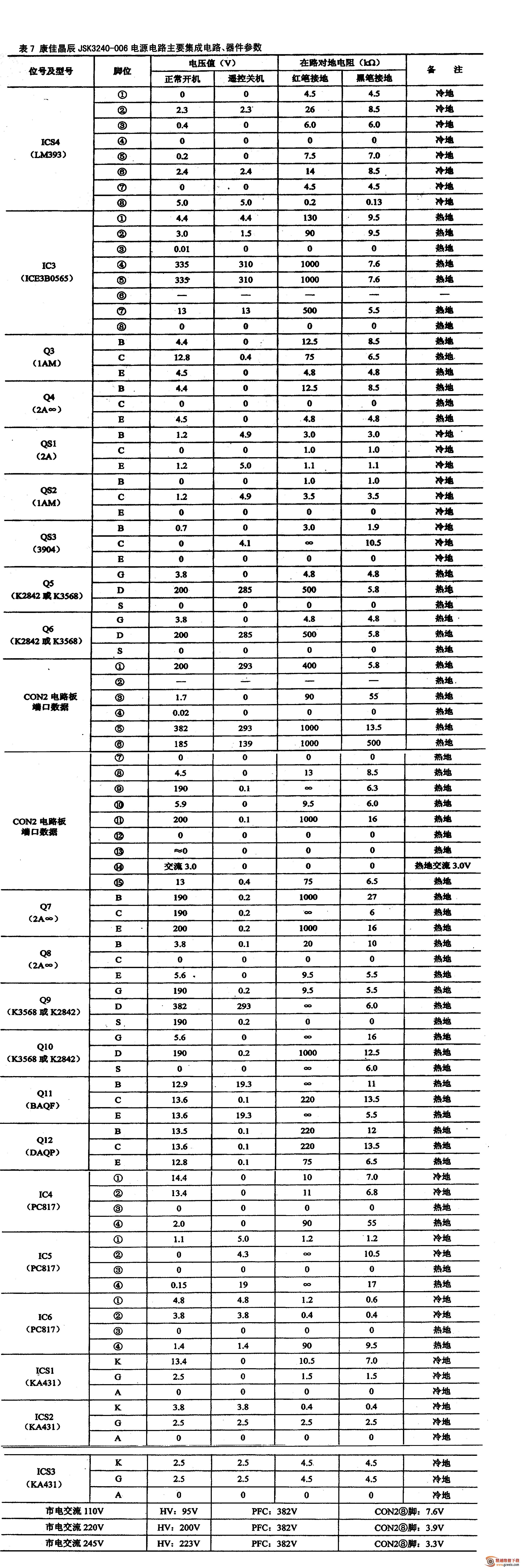

主要集成电路、器件参数见表7所示。
