一台康佳LED42E320N型液晶彩电，冷机开机后背光忽明忽暗，声音断断续续，蓝屏有拖尾现象，七八秒后背光、伴音恢复正常，白屏，关机后再开机，图像、声音正常。
    此机采用三合一板（35016895），没有PFC电路。故障时测量主电压VBL在75V～85V之间波动，12VSB电压在6.5V-9V之间波动。灯条插座XS701的⑦脚（LED＋）电压在170V～190V之间波动，③脚（LED＋）在225V～255V之间波动。此时拔下XS701灯条插头，声音仍然断断续续；再插上XS701，声音正常，电压也稳定，但白屏、无图像，估计白屏系逻辑板程序因供电异常所致，判断故障部位在开关电源、背光驱动电路或LED灯条中。为了快速判断故障部位，在冷机时先断开LED灯条供电插头XS701试机，故障出现，几秒后断电插上XS701再次开机，一切正常，此时XS701的③、⑦脚电压均稳定在175V。接下来调换两组灯条插线再试机，XS701的⑦、③脚电压与上述相同，说明灯条正常，故障在主板。

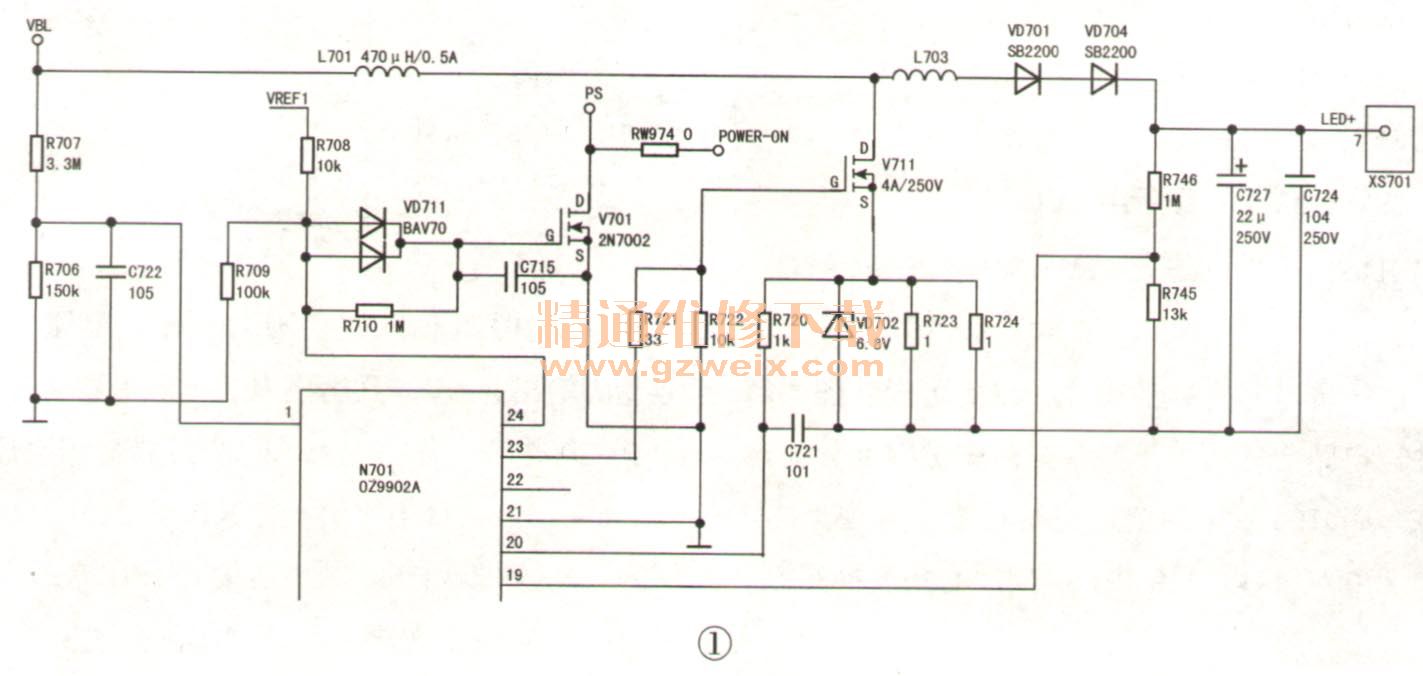

    该机的背光控制芯片采用OZ9902A（N701）、其24脚为错误保护输出，经V701形成PS信号，与POWER-ON信号相连，如图1所示。断开连接电阻RW974（即取消负载异常保护）开机，VBL电压稳定在95V。XS701的⑦脚LED＋电压上升到110V后又降至95V、③脚LED＋电压为175V，光栅左边暗、右边正常。调换两组LED灯条插线后试机，光栅右边变暗。综合上述检测，判断灯条、电源都正常，故障原因为V711不升压。

    对比另一路升压电路进行检测，尤其是19脚（OVP）外围元件，发现取样电阻R746 （1 MΩ）在路阻值偏小，但是拆下测量阻值正常，估计电阻底部粘胶漏电，除去粘胶并更换R746后试机，故障排除。
    提示：正常时该机VBL电压在开机后从65V升至110V，随后又降到95V，并保持稳定；LED＋电压从65V升至110V，然后骤升到175V;LED－电压在开机后由0.2V升到11.5V，几秒后降至0.8V、并在0.8V～4.8V之间波动。
