创维42E601G型液晶彩电三无故障检修
来源:家电维修  作者:佚名  2017-01-22 10:41:00

    一台创维42E610G型液晶彩电,通电后指示灯不亮,按遥控开机键或本机键无任何反应。
    拆开后盖通电,实测大电解电容两端有300V左右电压,但副电源无5V电压输出,看来副电源不工作。在路实测副电源相关元件,未发现明显异常,代换电源芯片FSL206MR(IC2)后故障依旧。

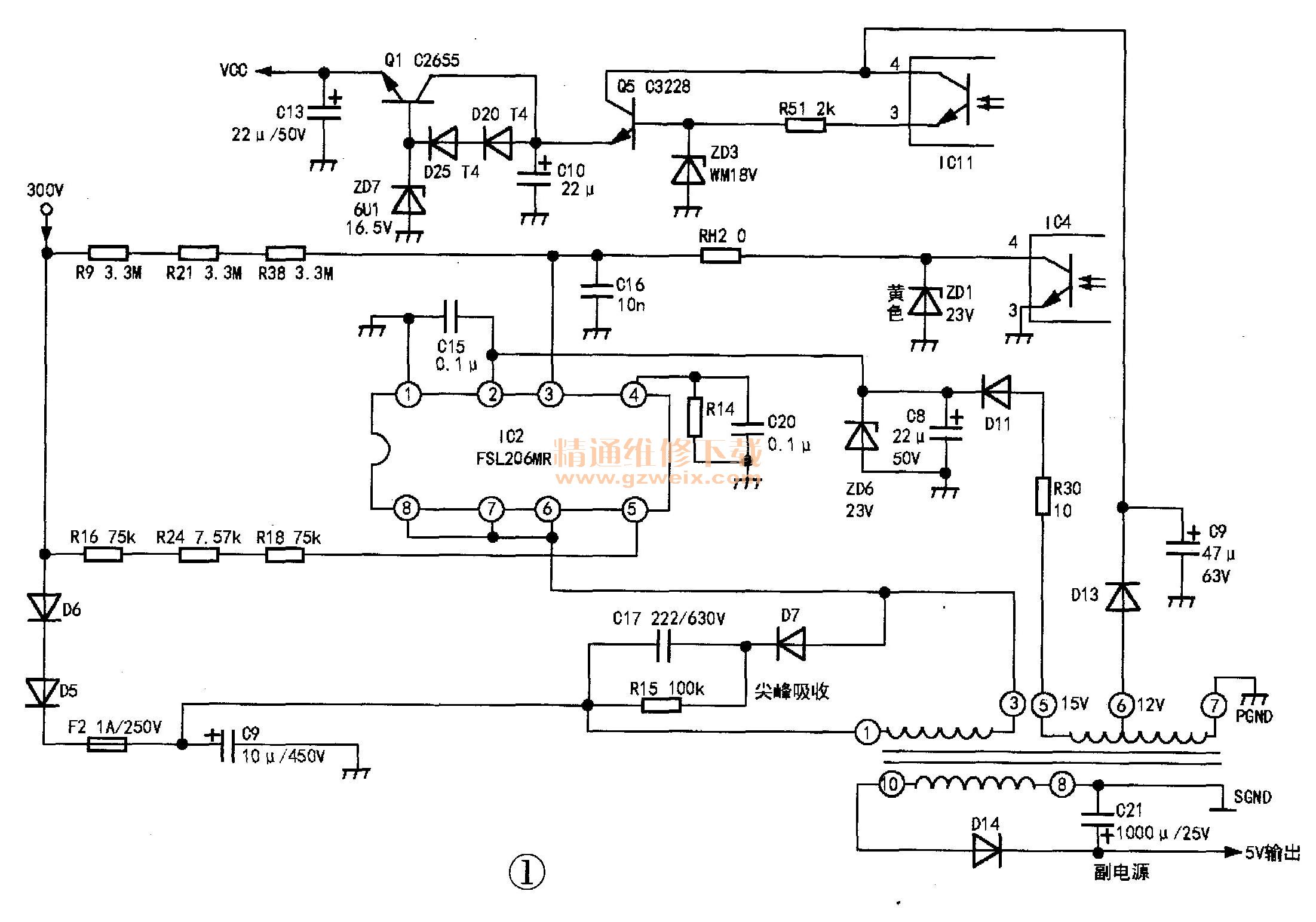

    实绘该机副电源电路如图1所示。重点对电源初级的二极管、三极管进行检测。拆下贴片稳压二极管ZD7(6U1)测量,正常,但发现该二极管下电路板发黑,用放大镜仔细看,铜箔处有炭化现象。用小刀刮去炭化变黑部分,并用AB胶固定,接好铜箔,然后装上ZD7,通电试机,副电源输出的5V电压恢复正常;二次开机,图像、声音均正常,故障排除。

关键词:创维彩电
