创维42KlY型机,黑屏
来源:家电维修  作者:佚名  2018-06-25 07:43:38



    分析检修:通电观察,背光亮;接入信号,伴音正常。根据故障现象分析,判断故障原因是TCON(逻辑板)电路异常或主板送往TCON电路的控制信号异常。该机主板送入TCON电路的信号有UOL 1送出的12V、主芯片输出的LVDS信号、控制LD_N使能信号、3D_EN、BL_ADJ背光亮度控制信号、SEL_LVDS格式选择控制信号等。在这些控制信号中,若SEL LVDS、3D EN或BL-ADJ信号异常,是不会出现黑屏的。

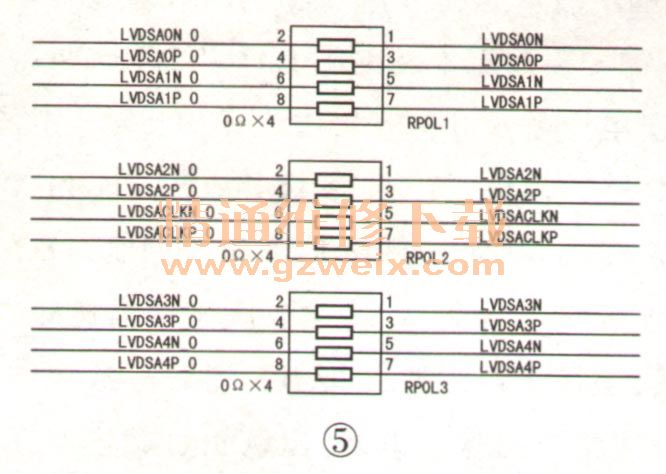

    测量U0L 1⑤~⑧脚送出的12V正常。DLVDS信号传输电阻RP0L1~RP0L6一端电压均为1.1V左右且波动,说明主芯片有LVDS信号输出。检测时序控制信号传输电阻RP0L2(0Ω),如图5所示,发现第三只电阻开裂。用导线短接该电阻后试机,故障排除。

    小结:此电阻位于LVDSACLKN通道,由于时序信号代表了图像同步信号,若此信号中断,必导致LVDS信号不能恢复成二进制信号,故出现黑屏现象。
