一台夏普LCD-32G120A型液晶电视,通电后指示灯不亮,按遥控器没有反应。用户反映:开机时听到机内“啪”一声。
该机电源板型号是LIP-32UO402A,电源IC分别是IC7002(MIP2G7MD)和IC7001(20113)。目测电源板上的高压电容C7061(221/1kV)炸裂,二极管D7006(S2V06)击穿。C7061用同型号电容更换,D7006用SR3100代换。开机,还是三无,滤波电容C7017(120μF/450V)两端电压是290V,开关电源次级无+5V和+12V电压输出,即开关电源没有工作。

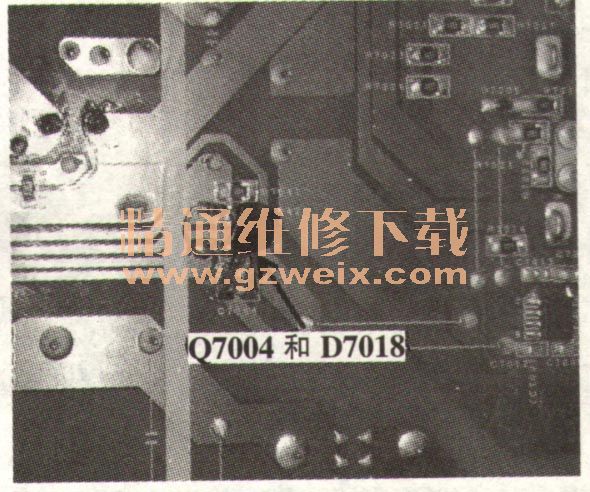

继续检测,发现电源板反面的贴片三极管Q7004( 1 AM)和贴片二极管D7018(无法看清型号)都已击穿。因手头没有同型号元件,用常用的三极管8050代换Q7004,用二极管1N4148代换D7018,并将其焊在相应的焊盘上,如图1所示。再次开机,C7017两脚电压升至380V、+5V和+12V电压正常,声图俱佳,故障排除。
