夏普LCD46E66A型液晶彩电背光无规律熄灭故障检修
来源:家电维修  作者:佚名  2018-11-13 08:32:25



    故障现象:该机开机后,有声、有图,但在使用中背光无规律熄灭,从而出现有声无图现象
    分析检修:该机背光芯片是BD9896,还有一块HT46R46(应该是控制芯片)和一块LM393芯片。该机使用时间较长,有可能是灯管老化(其特征是图像颜色发红)引起背光高压不稳定,如果高压超过保护电路设定值,背光就会熄灭。保护电路一般由LM393之类的电压比较器组成,用两只电阻对电源电压分压,形成一个参考电压;分压电容对高压线圈输出的电压分压,形成VS电压。比较器对这两个电压进行比较,如果VS电压大于参考电压,保护电路动作。
    该机线路复杂,并且LM393不是对VS电压进行监测,而是监测灯管工作电流IS,看来不能采用提高比较器参考电压的方法来排除故障,而要用下述办法解决问题:
    一是适当降低背光供电电压。该机背光供电是60V,其稳压线路简图如图1所示。原来的取样电阻是由两只280kΩ电阻并联的,在这两只电阻上再并联一只430kΩ的电阻,输出电压降为55V(不能再降低了,因为背光电路有供电电压监侧,低于一定值后背光不工作)。

    二是适当降低亮度。该机采用直流电压控制背光亮度(模拟电压调光方式)。找到主板送到背光板的BRT(亮度控制)线,剪断这根线,串入3只1N4148型二极管(正极接主板侧,负极接背光板侧)。当然,也可以用遥控器将菜单中背光亮度值调小,但是部分液晶电视在启动时,主板发出BL-ON(背光工作)信号,背光芯片用软启动方式输出高压,此时主板发出最高亮度信号(实侧电压为3.3V),几秒后主板才会发出保存在存储器里的用户设定的亮度信号(实际上许多LED背光同样如此,如果只用遥控器调低亮度,开机时仍然会有几秒钟的),在此过程中,保护电路有可能要动作。另外,如果用户自行调高亮度,故障还将重现。因此,建议在亮度控制线中串联二极管,以固定地下降亮度。
    采用上述方法后故障消失,虽然背光亮度有所降低,但可以用调高图像菜单中的亮度和对比度来弥补。

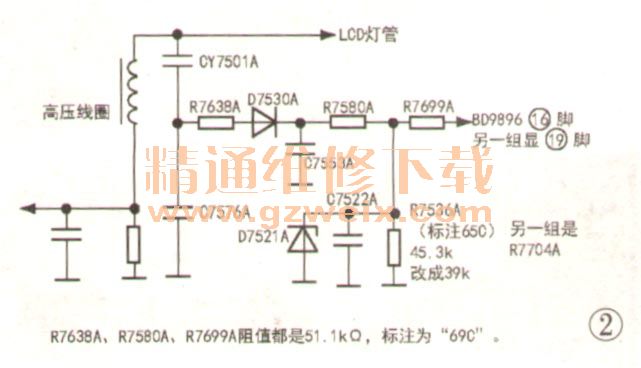

    后来又遇一台该型机冷开机背光一亮即灭故障,在网上找到该机型解决办法:把IR7536A和R7704A电阻从原来45.3kΩ(电阻表面标注64C)改为39kΩ,按实物画出相关电路(有两组完全相同的电路,R7704A在另一组),如图2所示。高压变压器输出的高压经CY7501A和C7576A分压后,经D7530A整流、C7553A滤波,形成高压检测电压VS,再经R7580A和R7536A分压后,送到BD9896的16脚(VS检测端)。冷开机时,灯管两端电压较高,VS电压超过BD9896的保护值,背光停止工作。虽然把R7536A和R7704A阻值改小,可以降低VS电压,使背光点亮,但是这两只电阻不能取值过小,因为背光芯片的VS检测脚有一个正常工作范围,当高于其上限时,芯片判断为输出高压过高或灯管开路(低于其下限,则判断为输出高压过低或负载过重),使背光芯片停止工作。通过实验,这两只电阻的阻值比原电阻减小10%~20%均可。
