夏普LCD-40G100A型液晶彩电,刚开机时图像正常,一会儿图像慢慢静止花屏
来源:家电维修  作者:佚名  2017-12-25 09:50:01

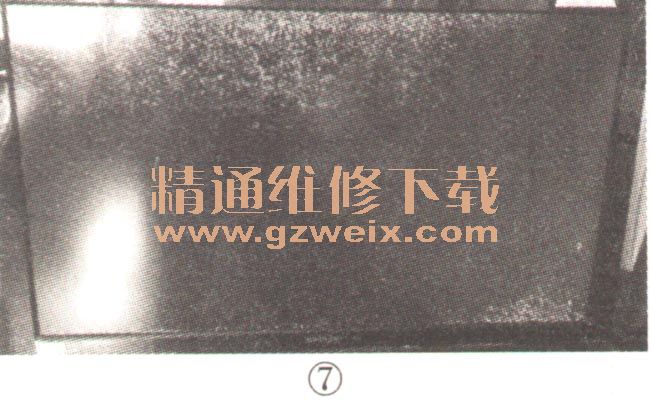

    一台夏普LCD-40G100A型液晶彩电,刚开机时图像正常,一会儿图像慢慢静止花屏,如图7所示,最后图像消失变成黑屏。

    分析检修:根据故障现象分析,判断T-CON板或屏组件不良。首先测量T-CON板+12V供电,在故障出现时该电压只有7.8V,明显偏低。拔下电源板的12V供电排线,12V仍不正常,说明电源板有问题。12V是由13V电压经四端稳压块所得。测13V电压正常,手摸四端稳压块烫手,怀疑稳压块有问题,但换新后故障依旧。测量稳压块各脚电压,④脚(控制脚)电压为0.8V,低于正常值1.2V。检查④脚外围电路,发现C7046漏电。更换C7046后试机,故障排除。
