一台海信TLM2633D型液晶电视，用户称：接通电源开关后，机内发出“叭叭”声，三无，电源指示灯也不亮。

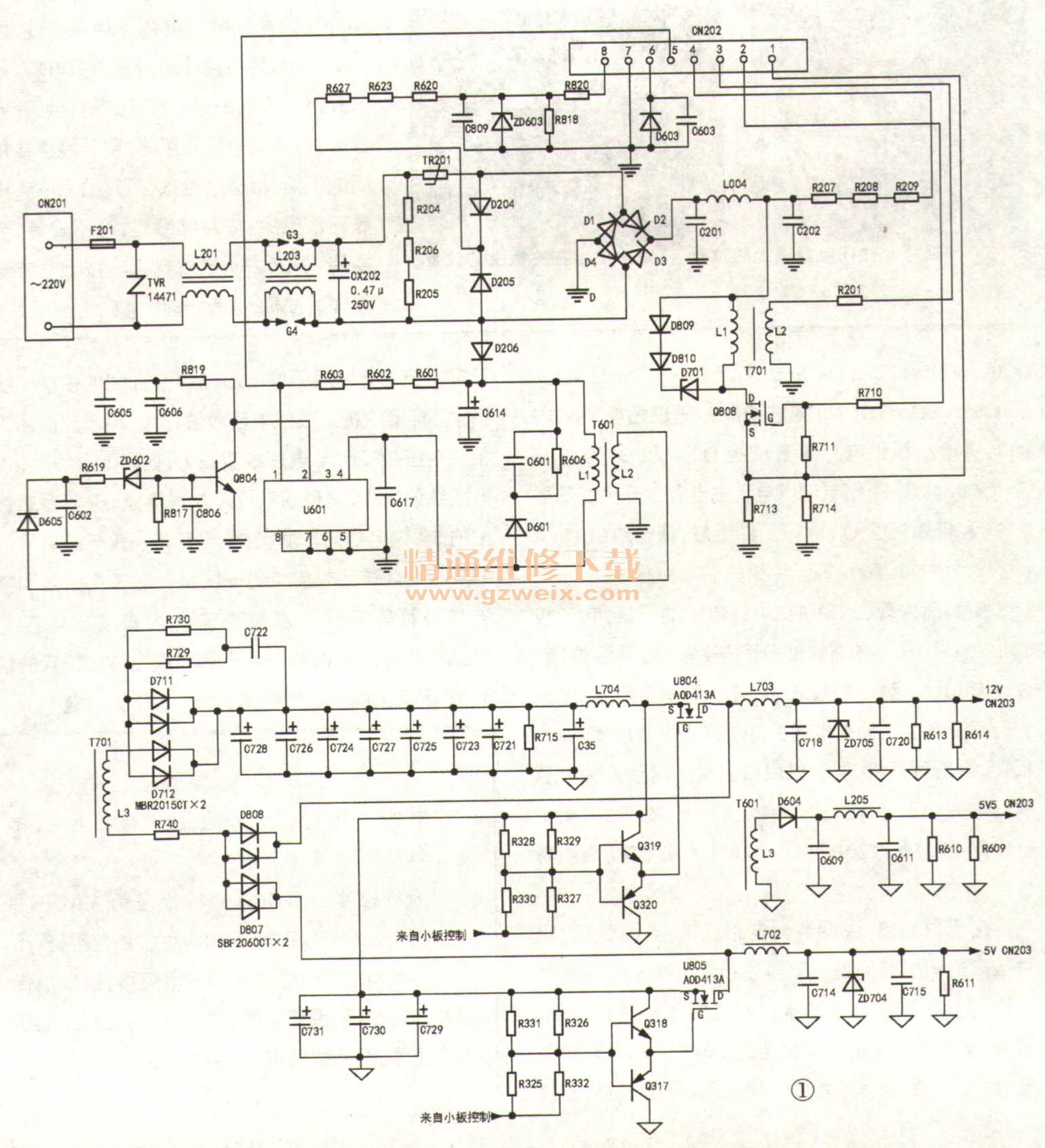

    根据故障现象分析，判断开关电源有问题。拆机检查，实绘出开关电源部分电路如图1所示。

    AC 220V电压经高频滤波后分为三路：第一路经D1～D4桥式整流、C201、L004和C202组成的二型滤波，输出300V直流电供主电源；第二路经D204、D205和D1、D4桥式整流，R627、 R623、 R620及C809、ZD603、R820滤波稳压，通过插座CN202的⑧脚给小板供电；第三路经D206和D1半波整流、C614滤波，为副电源供电。主电源由开关变压器T701和场效应管Q808等元件组成，副电源由U601（TNY276PN）、 T601等元件组成。
    实测后发现，T701的L1绕组上端已烧焦，二极管D809损坏。将烧焦部分刮干净，用导线接通，D809用RG2型二极管代换，开机绿指示灯亮，仍无光无声。测12V输出电压为0V，经查场效应管U804损坏，换新后开机，屏上出现白光栅。测量开关电源输出电压均正常，这说明其他电路还有故障。在测量电压时，不能把T701的L3下端作为接地端，否则易损坏元件。
    出现白光栅，说明背光电路正常；无图像，说明主板或逻辑板有问题。测得主板上LVDS信号端电压均在1.2V左右，这基本说明主板已输出了LVDS信号，于是转向检查与屏相连的逻辑板。拆开电视前框，发现5V供电保险熔断。接上2A保险试机，图像正常，但几分钟后图像上出现约1cm宽的多条干扰横条。怀疑主板上某组电压纹波过大，用示波器测量相关电压，发现5V电压纹波很大，但拔下屏线后，5V电压纹波很小，这说明干扰来自逻辑板。查看逻辑板上的5V供电走向，发现5V电压与一只场效应管的一脚相连。该场效应管另一脚接有磁芯变压器和整流二极管等元件。测量整流二极管输出电压为13.5V。用两只470μF/35V电容并联在该二极管的输出端，图像上的干扰横带消失，故障排除。
