Horion 42S61F型液晶彩电三无故障检修
来源:家电维修  作者:佚名  2017-11-13 09:02:13

    一台Horion 42S61F型液晶彩电(网上称该品牌名是“皓丽”),通电后没有任何反应。据用户介绍:收看中突然机内发出“咔嚓”一声后自动关机,随后不开机。
    接通电源开关,用万用表RX1k挡测量电源插头两端电阻为无穷大,判断机内保险丝烧断。

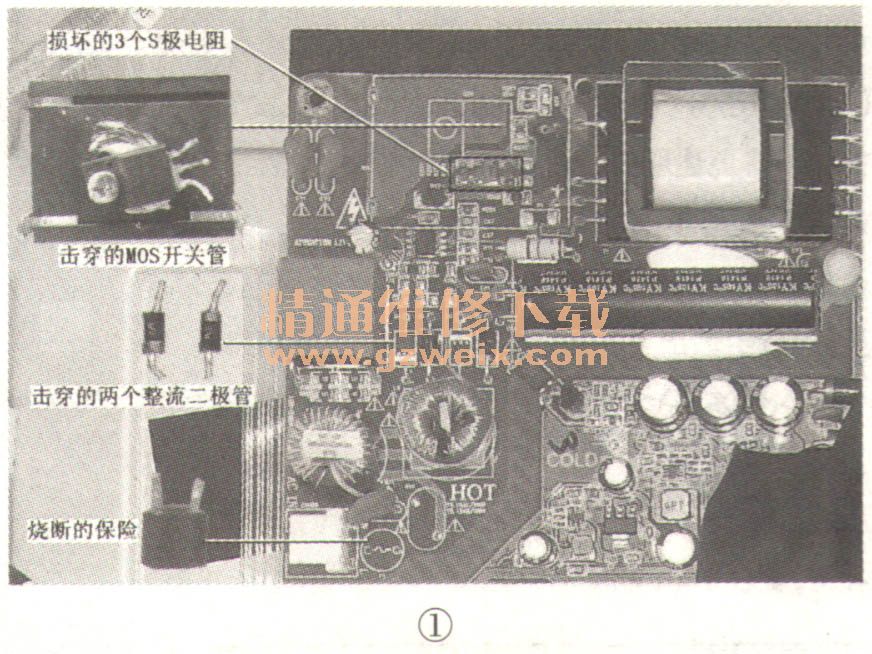

    拆机检查,发现该机采用的是电源+背光灯+主板三合一板,型号为6A608-T8C1,厂家贴条上标注:MB19 -146BP0B -001169 9011-118A36-523J1081。检测电路板上的保险丝果然烧断,说明电源板电路有严重短路故障。测量抗干扰电路、整流滤波电路和开关管,发现整流全桥中的两只二极管和电源开关管击穿,如图1所示。

    更换上述损坏的元件后通电试机,三无。测量开关电源无电压输出,但大滤波电容两端有+300V电压,判断故障在电源驱动和开关管电路。检查驱动电路未见异常,测量开关管的s极对地电阻为几十千欧姆,判断开关管s极对地电阻开路。经查S极三只对地电阻均已烧焦,将其换新后通电试机,故障排除。
    提示:当开关电源的MOs开关管击穿时,一是要检查S极接地电阻是否过流损坏,二是检查G极驱动电路电阻、二极管等器件是否连带损坏,三是检查D极的尖峰吸收电路器件是否失效开路。
