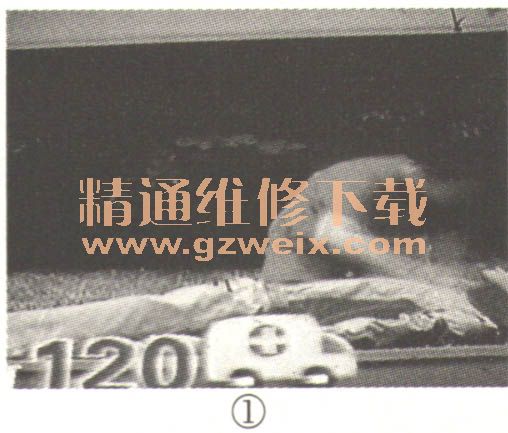

一台TCL L42E9FE型液晶彩电，运动图像能看到明显残影，如图1所示。

    根据经验，如果某一侧图像拖尾，而另一侧正常，其原因一般是拖尾侧Y轴VGH电压异常；如果满屏亮度不均匀，且有横向暗带，则重点查OE类的时序信号。本机逻辑板型号为42T06-C03，上电测得其关键点电压如下：VGH =28.11V、VGL=－6.09V、VGHC=－0.41V，显然VGHC电压异常。
    VGHC电压来自U105（RT8901）的②脚，如图2所示。RT8901采用8脚SOP封装，是一款门脉冲信号调整IC。门脉冲调制器是针对TFT液晶屏栅极驱动应用而设计的，通过时序控制器的帧信号控制调整栅极开启电压，通过闪烁补偿电路降低栅极线和像素之间的祸合效应。上电时，它可以延迟栅极开启电压，为门驱动芯片带来一个准确无误的上电时序。闪烁补偿和上电时序的延迟时间可以通过外部的电阻和电容调整。简单地说，VGHC就是VGH调制后的电压，用来避免图像闪烁。

    怀疑RT8901损坏，将其换新后图像正常，此时VGHC电压为26.02V。
