创维E600F型液晶彩电三无故障检修
来源:本站整理  作者:佚名  2018-12-27 10:31:15

    一台创维32E600F型液晶彩电,三无,指示灯也不亮。
    拆下后盖,取出电源IP板(板号5800-P32EWM-OP50) 、测得保险丝完好,且大滤波电容两端长时间残留+300V电压,说明开关电源未工作。单独给电源板加电,测量电源芯片IC 100(TEA1733P)①脚VCC电压为0V。顺着VCC线路排查,发现抗干扰电路中4只1.5MΩ/0.25W的小电阻开路。为保险起见,将这4只电阻换成1.5MΩ/0.5W的,并在SVSB输出端接上1只6V小电珠。加电,小电珠不亮,说明电源板还有故障,此时测量IC100(TEA1733P)①脚电压在16V~20V之间波动,其他脚电压很低,也小幅度波动,怀疑稳压电路异常,相关电路如图1所示。代换光电祸合器IC101和稳压器IC300(TL431)后故障依旧,更换IC100(TEA1733P)也不解决问题。

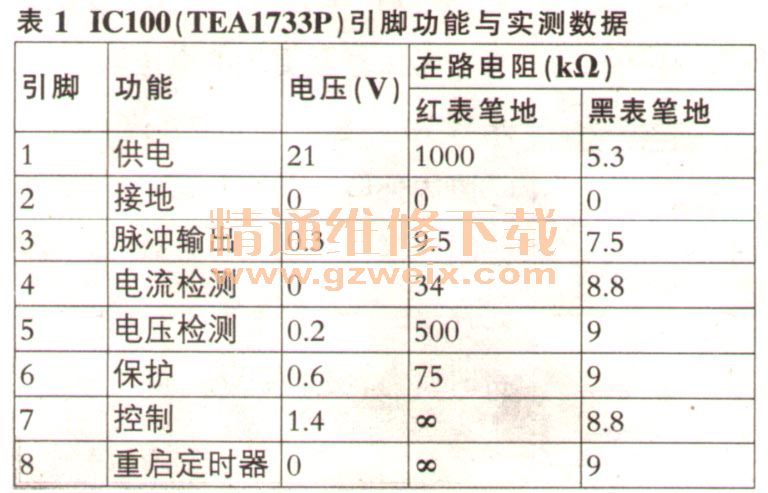

    根据经验,重点检查IC100外围的四只稳压二极管ZD201、ZD202、ZD204、ZD205,代换这4只稳压二极管后上电,小电珠亮。断电,在+24V输出端接上一只24V灯泡,用1只10kΩ的小电阻跨接在5VSB与ON/OFF端之间,强制启动电源,24V灯泡发光,此时测得IC100各脚电压如表1所示。装机试验,故障排除。
