检修厦华LC-32AIK型液晶彩色电视通电开机后电源指示灯亮,屏幕上有图像显示,无伴
来源:本站整理  作者:佚名  2012-08-21 09:18:54

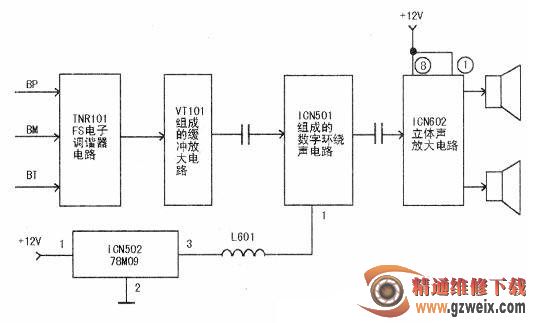

观察此机通电开机后屏幕上有图像,无伴音,说明故障仅出在与伴音有关的电路中。为便于检修,根据电路板上伴音电路连接情况绘出电路框图如下图所示。

  从下图中可以看出,调谐器TNR101输出的音频解调信号加到由VT101等构成的缓冲放大器进行放大后,送到音频环绕声处理电路ICN601中进行数字环绕声场处理,得到的信号再经音频立体声信号放大电路ICN602放大后,推动两只扬声器发声。出现无伴音故障,应重点对这部分电路进行检查。并从它们的供电电压是否正常入手查起。



通电开机后,用螺丝刀碰触VT101管基极,扬声器没反应。往后碰触VT101输出端也无反应,但碰触ICN602的信号输入端时,扬声器中有较强的反应,由此判断问题出在ICN601组成的电路中。

  ICN601①脚为工作电源电压输入端,该电压取自三端稳压电路ICN502的+9V输出端。实测该脚电压为OV。检查发现,电感L601(68μH)有一引脚脱焊。将其重新焊好后试机,伴音恢复正常,故障排除。
