长虹LED32C2JDi型智能电视左声道声音正常,但右声道无声
来源:家电维修  作者:佚名  2019-02-04 12:31:29



    分析检修:据故障现象分析,问题应该出在信号切换或功率放大电路中。用不同信号源试机,均是左声道正常,右声道无声。这就基本排除了信号切换电路有问题的可能,故障应出在功率放大电路中。

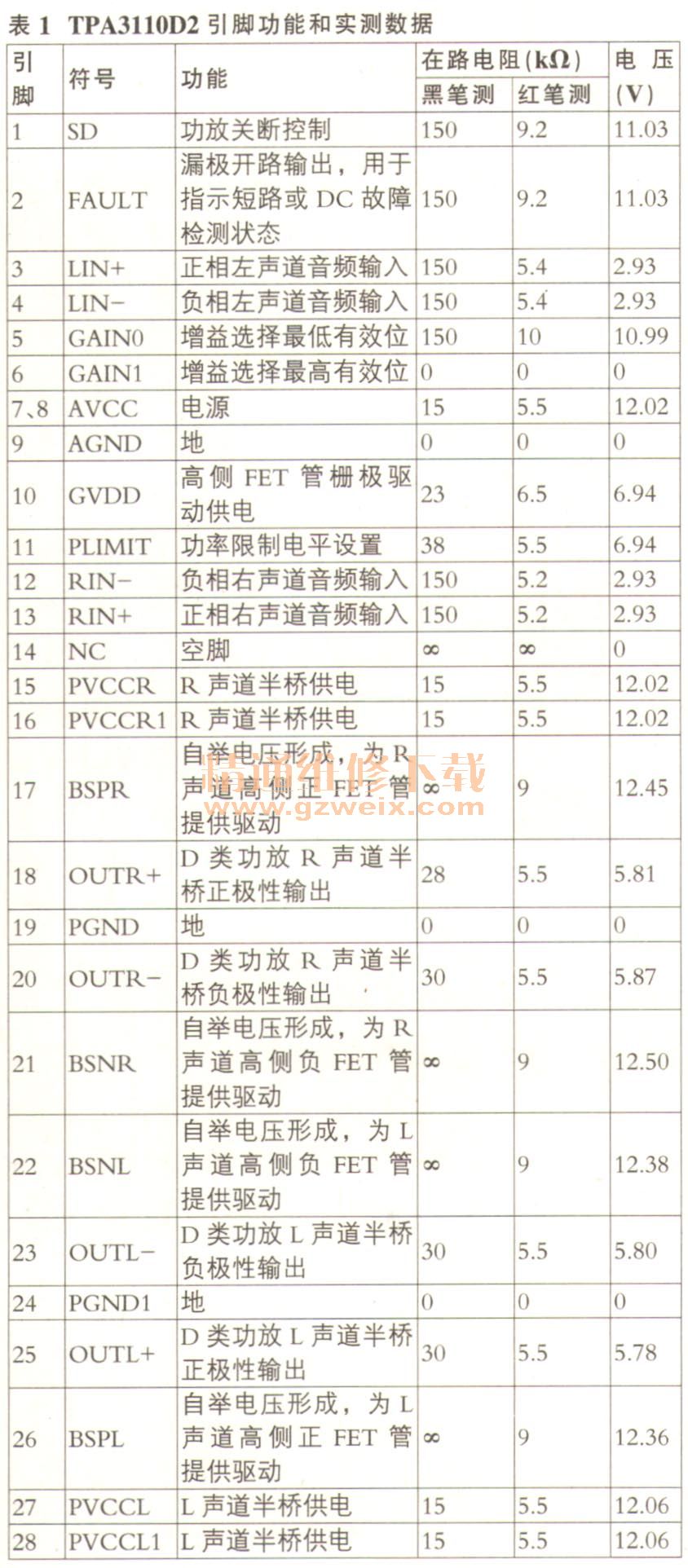

    此机功放集成电路采用非总线控制的D类功率放大器TPA311OD2(U802),如图4所示。测量TPA3110D2各引脚电压,基本正常,见表1。用镊子干扰U802的12脚(正相右声道音频输入脚),扬声器发出“喀喀”声,说明故障在前级电路。顺着电路往前检查,干扰到信号祸合电容CA139右端有干扰响声,而干扰其左端无声,说明故障就在CA139上。用1μF/ 16V的贴片电容更换CA139后,故障排除。
