海信LED32K01液晶彩电无声故障检修
来源:家电维修  作者:佚名  2016-12-18 10:57:48

    故障现象:该机图像完全正常,遥控、键控也正常,就是无伴音。
    分析检修:先从故障机AV输出端把视频信号和伴音信号输送给正常电视机,图像、声音都正常,由此判断故障部位在功放电路及静音控制电路中。另外,AV输出的音频信号幅度是不受CPU音量控制,如果CPU音量控制部分有问题也会引起无声。

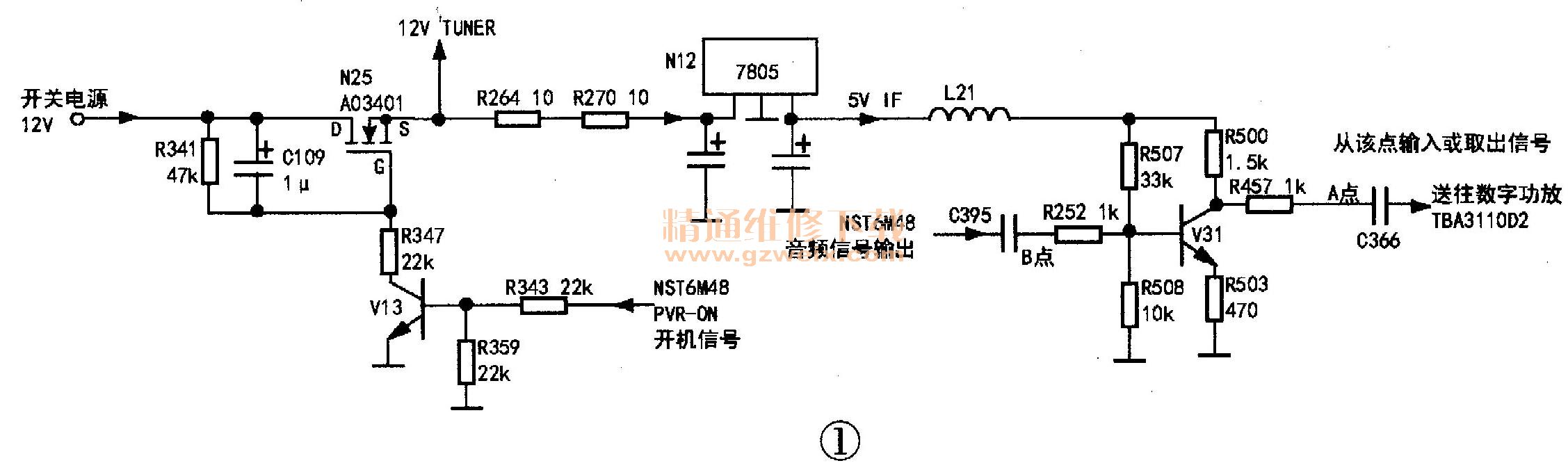

    找到该机图纸,画出相关信号流程,如图1所示(只画出一个声道)。该机采用数字功放芯片TPA311 OD2、③脚和12脚是左、右声道信号输入端,在电容C366前端(图中A点)注入信号,喇叭中有声音,由此判断数字功放部分完好,A点没有正常的音频信号输入。检测B,有正常的音频信号,故障范围缩小到缓冲放大电路中(V31是L声道的缓冲放大,V32是R声道的缓冲放大),引起2个缓冲放大器同时不工作的原因应是供电有问题。测L21两端均无5V电压,R264左端也没有12V电压,但开关电源过来的12V电压正常,这说明N25没有导通。N25是一只P沟道场效应管,其G极电压低于S极电压3V-5V时就导通。开机后PWR-ON信号是高电平,V13导通,N25的G极通过R347和R341分压,G极电压比S极电压低约8V、N25应导通。实测V13的c极电压仅0.1V,说明V13已导通,但N25的G极电压却为11V,这明显不对。拆下N25检测,G、S极间电阻为50kΩ~100kΩ,这说明是N25内部漏电,换新后开机,故障排除。



    电容C109容量较大,其作用是在刚上电时使N25的G、S极间电压为0V、避免N25误导通引起干扰。
    另外,该机还有一个会引起无声且易忽视的电路—外接耳机插孔,如图2所示。在没有插入耳机时,由于R335阻值很小,C点电压接近0V,静音信号为低电平;当插入耳机时,插座的常闭触点断开,5V电压经R309、R310分压使C点电位上升到3.3V,静音信号为高电平,机内喇叭没有声音。如果耳机插孔内的常闭触点接触不良,将造成伴音时有时无或一直无声。
