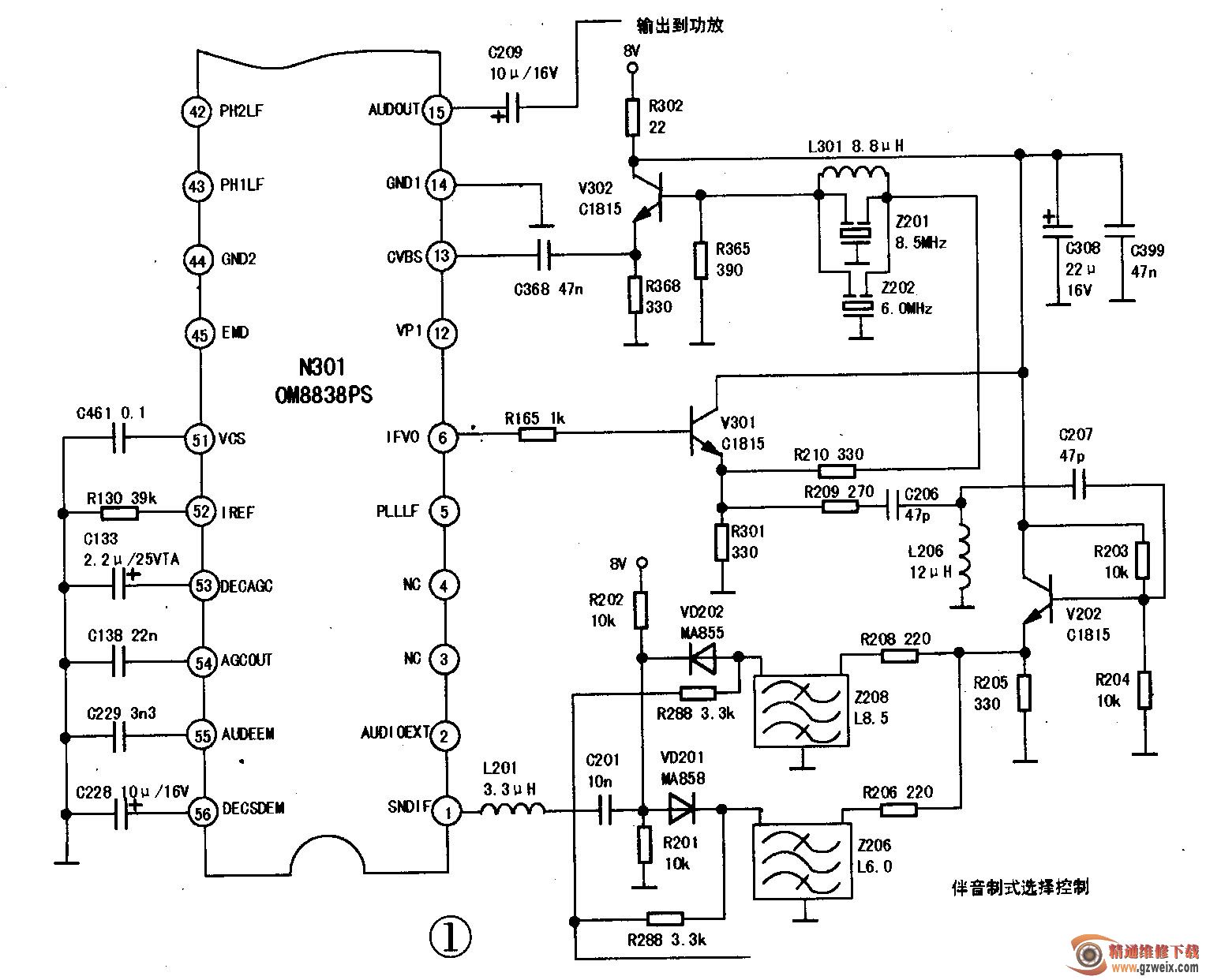

为了验证同事所说的“无伴音”故障，在收看电视节目时把音量调到最大，能听到非常微弱的声音；从AV输入信号试验，图声正常，这说明伴音功放N201（TDA7056B）及AV/TV切换、音量控制等电路是正常的。因为TV输入时电视画面正常，所以判定N301(OM8838PS )内部图像中频信号处理电路、视频检波电路和从⑥脚输出的视频信号和第二伴音中频信号是正常的，问题应该出在两个环节：一是从N301⑥脚输出的视频信号和第二伴音中频信号经外电路到N301输入端①脚这个“去图取音”环节；二是从 N301输入端①脚经内电路到输出15脚这个“限幅解调”环节。“去图取音”电路是由V301 (C1815)射随缓冲，经8209, C206, L206, C207高频滤波，V202射随器缓冲，再经Z208 (6.5MHz）或Z206 （6.OMHz）第二伴音中频带通滤波器后，将单纯的第二伴音中频信号经C201,L201祸合后加到N301的第二伴音中频信号（SIN输入端①脚。Z208 , Z206带通滤波器的接通受微处理器N601伴音制式选择端18脚高、低电平的控制。判断是内电路还是外电路故障的最简单办法是：从V301的射极输出点和N301输入端①脚断开“去图取音”电路，接收D/K制节目，，在①和⑥脚之间接入一只18pF-82pF电容和一只 6.5MHz带通滤波器，若伴音恢复正常，则故障在“去图取音”电路；若故障不变，则故障在N301组成的电路中。通过试验，故障不变，只好先更换集成电路N301。但更换N301(OM8838PS )后，故障依然。在维修陷入困境的时候，查找资料，仔细分析N301音频解调部分内部方框图，认为N30155脚去加重电路外接电容C229 (3.3nF )与56脚解调退祸电容C228(10p,F/16V）有重大嫌疑。测试N301⑩脚电压2.8V（正常），用示波器测试该脚音频信号波形正常，C229正常。检查56脚解调退祸电容C228，测试该脚电压2.4V资料上为2.8V)，检查该电容发现早已漏液干涸。更换C228后电视恢复正常，再测56脚电压仍为2.4V。相关电路见图1。
