TCL LCD2026型液晶彩电收看过程中突然出现无伴音故障
来源:本站整理  作者:佚名  2012-09-28 06:12:37

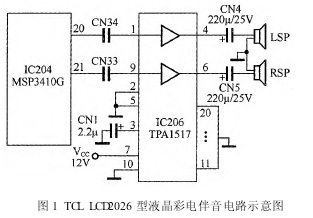

为便于维修,现绘出该机伴音电路示意图,如图 1 所示。



拆机后,测得伴音功放 IC206(TPAl517)的⑦脚(电源)电压为 12 V,正常;⑧脚电压(静噪)为 11.3 V,正常;左、右声道输出端④、⑥脚电压分别为 0.8 V和 1.2 V(正常应为 6 V 左右)。用手指触摸 IC206 表面无异常温升或发烫现象。试着代换外围阻容件也未见不良隐患。根据此故障检查结果,分析判断认为是 IC 内部电路开路所致。



因手头上暂无 TPAl517,去市场也未购到TPA1517,只购到了 TDAl517P。通过实物对比,发现TPAl517 为20脚卧式双列塑封,而 TDAl517P 为18脚卧式双列塑封,比 TPAl517 少两只引脚。进一步对比发现:二者(TPA1517 和 TDA1517P)①~⑨脚的引脚功能及排列完全相同,而⑩脚以后的各脚均为接地端子。为此,决定用 TDAl517P 替代 TPAl517。



代换时,首先需用烙铁或热风枪将 TPAl517 从电路板上取下,取 TPAl517 时速度一定要快,否则可能会损坏电路板。取下后,用无水乙醇将电路板清洗干净。然后,将 TDAl517P①~⑨、⑩~18脚对应插入TPAl517①~⑨脚和⑩~18脚孔位置即可。
