TCL 2116E/2118E/2118EW型彩电,伴音小且失真,伴音时有时无
来源:本站整理  作者:佚名  2013-06-20 06:43:38

    查IC601(LA4225)的⑤脚电压只有9.4V,该脚电压正常应为18V. R841电阻图标0.2252./ 1 W,实测阻值增大且不稳定达2652。换上一只0.2252/ 1 W以后,故障排除。

    在检修无伴音时,LA4225⑤脚为供电脚,它是查找故障部位的要点。

    例2:机型同上,开机无伴音。
    经查IC601(LA4225 )的⑤脚电压为0V。测④、⑤两脚阻值为052,证实伴音集成块内部已经击穿短路损坏。用一块原型号集成电路更换,故障排除。

    例3:机型同上,元旦假期小孩把音量开得大了,不到一小时变成哑巴电视。

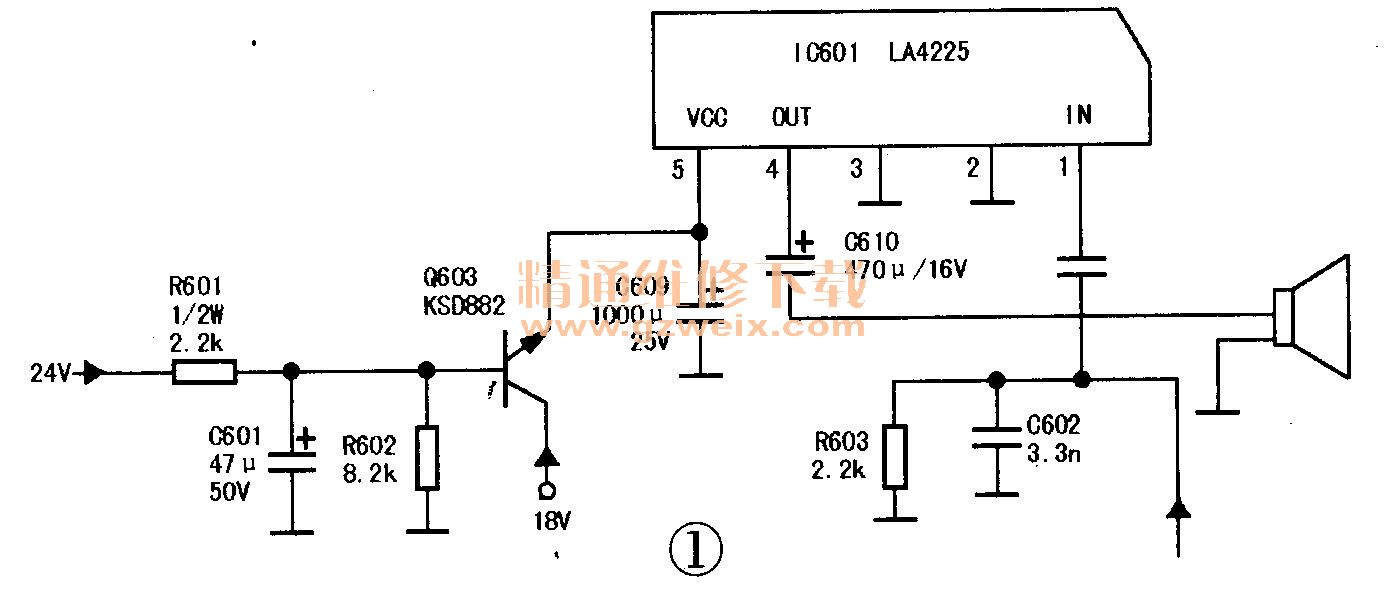

    检修时发现两只扬声器损坏。用带电开机电压跟踪法检查,发现IC601(LA4225)的⑤脚电压为0V,三极管Q603(KSD882)c极电压为18V, e极为0V,b极为19V ,证明Q603已经损坏,用一只D882替换后开机,伴音恢复正常。相关电路见图1。
