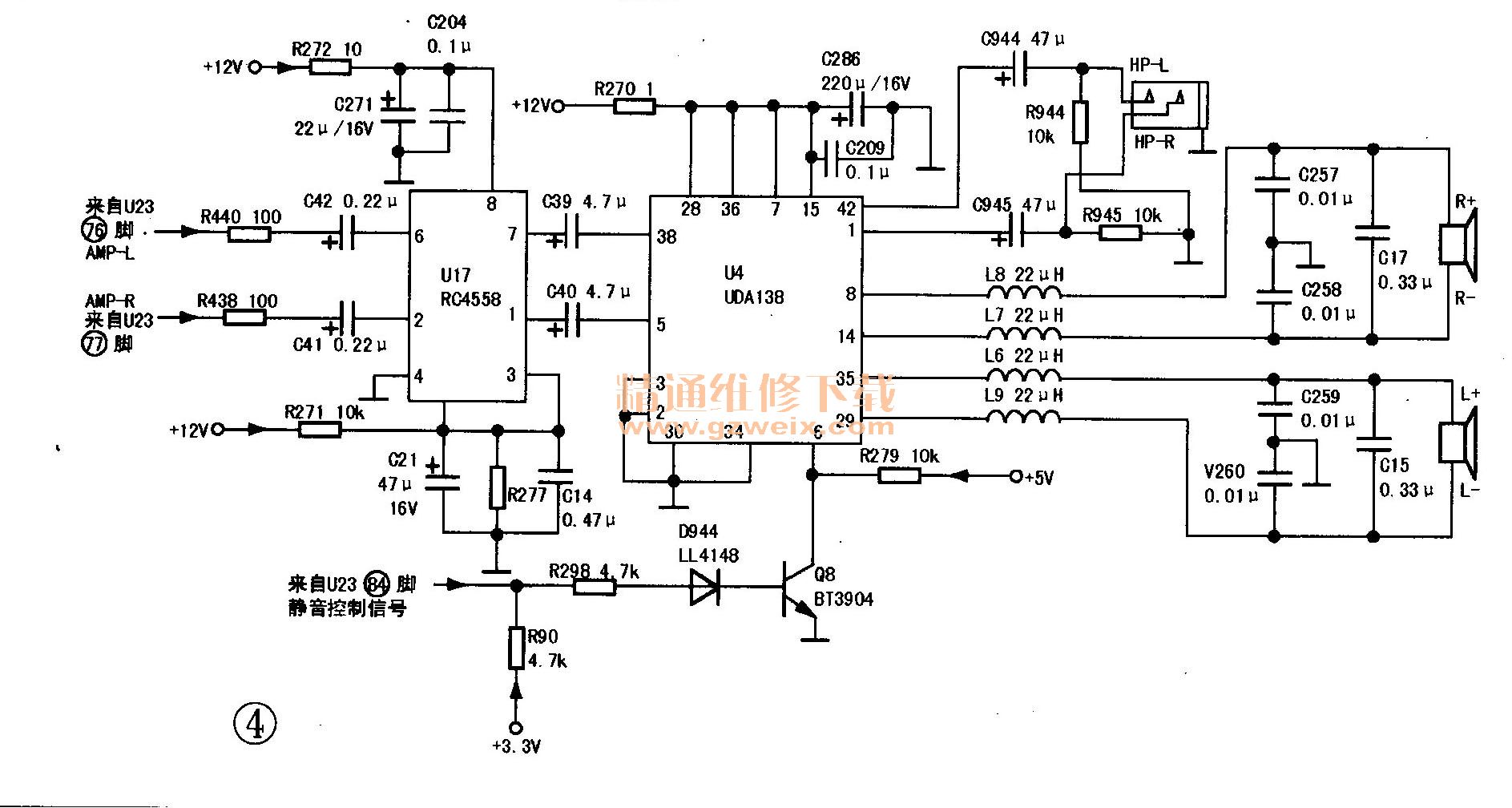

试从耳机插口插入耳机试听，仍无声。该机芯输入到主控芯片U23的各路音频信号（包括TV伴音信号；AV1、AV2、AV3端子音频信号；S端子音频信号、HDTV端子音频信号），在IC内部对音频信号进行解调、音效处理后，从U23的76、77脚输出左、右路音频信号（见图4)，分别经C42、C41等送入二运放U17(LC4558）的⑥、②脚，经放大后分别从⑦、①脚输出。⑦、①脚输出的音频信号又被送至功放块U4的38、⑤脚进行功率放大，被放大的信号分别从U4的35、29脚和⑧、14脚输出，然后由喇叭还原出声音。U4的42、①脚输出的左、右音频信号，经电容C944、C945送给耳机发声。U4的⑥脚是静音控制端，当U23 84脚输出高电平静音信号时→D944导通→控制管Q8导通→C极低电平→U4⑥脚低电平→主输出（喇叭）无声。由于各路音频信号输入，喇叭和耳机均无声，所以故障应不在音频信号输入电路。

    试从运放U17的输入端⑥、②脚注入人体感应信号，喇叭依旧无声；再从U17的输出端⑦、①脚注入人体感应信号，发现喇叭有“嗡嗡”声发出，显然故障在U17这一级。于是，先测U17供电端⑧脚电压，发现为0V(正常＋12V)。顺藤摸瓜进行检查，发现供电贴片限流电阻R272已发黄，在路测其阻值已明显过大，焊下检测，证实已开路，表明很可能是过流烧坏。随后测U17供电端⑧脚对地电阻，发现已是欧姆级，这表明U17⑧脚内部或其外接元件有击穿短路故障。

    本着先易后难的原则，先查U17⑧脚外接元件，发现C204(0.1μF）已基本击穿。更换损坏元件并复原电路后试机，喇叭终于发出久违的声音，机器修复。
