TCL LCD40K73彩电扬声器无声
来源:本站整理  作者:佚名  2014-07-18 11:10:59

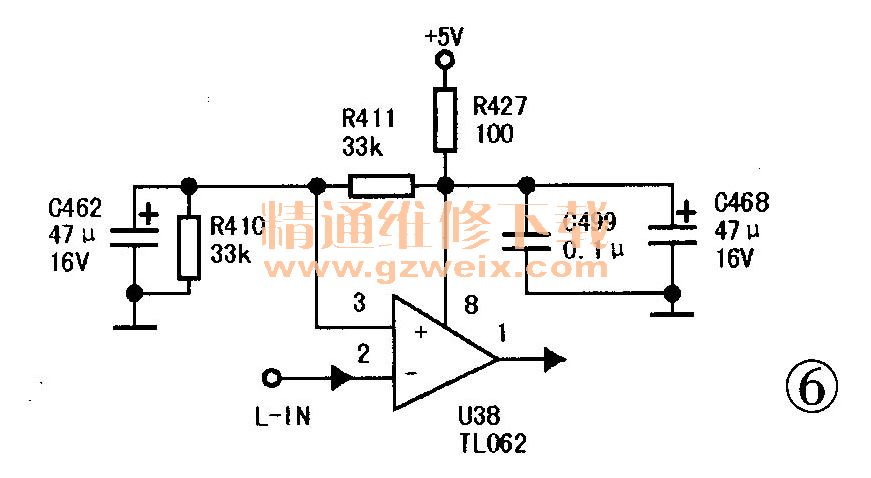

    首先将信号源切换至AV 1状态,输入影碟机信号,仍无声音,看来音频电路的确有故障。怀疑扬声器损坏,但经检测证明扬声器是好的。从耳机插孔插入耳机试听,耳机中竟有声音。看来故障可能在U9内的主音频输出电路或在后面的音频前置、功放电路。在TV状态下测U9的85、86脚发现有信号波形输出,显然不属U9故障。接着查音频前置放大器U38的信号输入端②、⑥脚也有信号波形输入,但输出端①、⑦脚却没有输出信号波形。据此不难看出,故障在U38本身或它的外围(含供电)电路。查U38的供电端⑧脚+5V供电电压为0V,测该脚对地电阻极低,接下来果然查出该脚+5V供电滤波电容C499(0.1μF)已严重漏电(这部分电路见图6),因过流将供电限流电阻R427(100Ω)烧坏,更换C499及R427后试机,故障消失。

关键词:TCL彩电
