分析检修：测量音频功放块IA100（MAX9741）输出端45～48脚及53～56脚均无音频信号波形，但音频信号输入端27、17脚信号波形正常，看来故障在音频功放电路中。
    查IA100 31、32脚的5V供电及⑤、⑥、37、38脚的12V供电电压，均正常；IA100 20脚（静音控制端）为低电平，即处于静音状态。

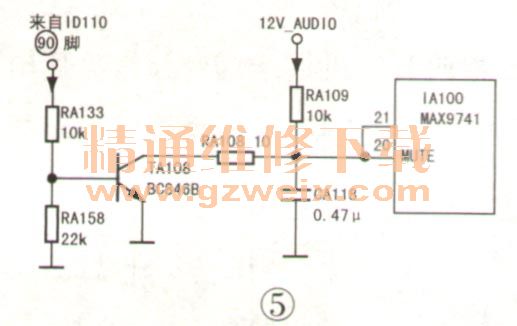

    该机的静音控制电路如图5所示。当按下“静音”键时，主芯片ID110的90脚输出高电平一控制管TA108 （BC846B）导通、c极为低电平一IA100的20脚为低电平＊实现静音。对这部分电路进行检查，发现TA108的c极负载电阻RA109（10kΩ）已开路。更换RA109后试机，声音出现，故障排除。
