TCL L43V7300A-3D型液晶彩电,开/关机时喇叭中发出“噗”声
来源:家电维修  作者:佚名  2018-11-24 12:04:30

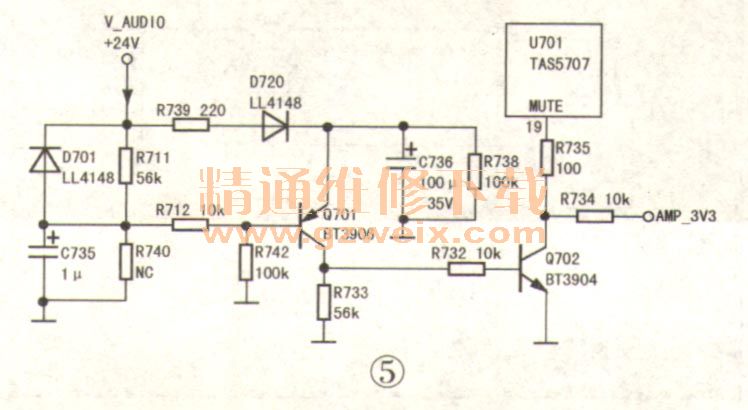

    分析检修:由故障现象分析,这应该是开/关机静音电路出现故障所致。该机芯的开/关机静音电路如图5所示,其工作原理是:刚开机时,+24V电压一路经R711给C735充电;另一路通过R739 、D720给C736充电。由于R739阻值较小,Q701导通→Q702因b极高电平而导通→U701静音端19脚呈低电平,实现开机静音。开机后,C735充电完毕→Q701因b极电位高于e极电位截止。Q702截止、U701的19脚呈高电平(约+3V),伴音正常。关机时,+24V电压消失。C735所充电荷通过R712、R742迅速放电,但C736所充电荷并未马上消失,故 Q701导通升Q702导通→U701 19脚为低电平升实现关机静音。通过对上述电路进行检查,发现Q702的c、e极已开路,更换Q702后开机,故障排除。
