TCL L42E9FE型液晶彩电,无声音
来源:家电维修  作者:佚名  2018-12-28 09:33:00

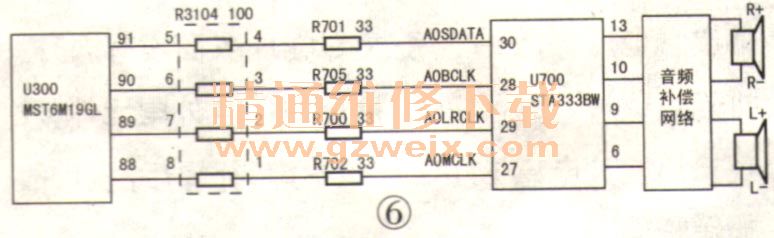

    该机输入的音频信号先经U300选择(模拟音频信号还要经过D/A转换)及音效处理后,从U300的88~91脚输出,通过排阻R3104送给数字功放块U700(STA333BW)的27~30脚,最后从U700)⑥、⑨、⑩、13脚输出,如图6所示。

    为了确定故障范围,首先测U300的88-91脚有正常信号波形输出,看来故障在伴音功放电路中。查U7008、⑧脚的+12V及24、36脚的+3.3V供电均正常,U700的23脚(静音控制端,低电平静音)、31脚(复位端,高电平复位)及33、34脚(I2C总线)电压也都正常。怀疑音频数据存储器U305(M24C64)有问题,更换后试机,故障依旧。接下来测U700数字信号输入端27-30脚的波形,发现28脚没有信号波形。经查U300的90脚至R3104(100Ω)⑥脚之间的线路铜箔不通。用一段导线代替此段线路后开机,故障排除。
    本例故障说明,尽管数字功放有多路数字信号输入,若缺少一路,还是会出现无伴音故障。
