此机在收看电视节目时，不定期(从几分钟到几天不等)出现自动关机故障，关机时有“吱吱”声，关机后再开机故障重现。
　　

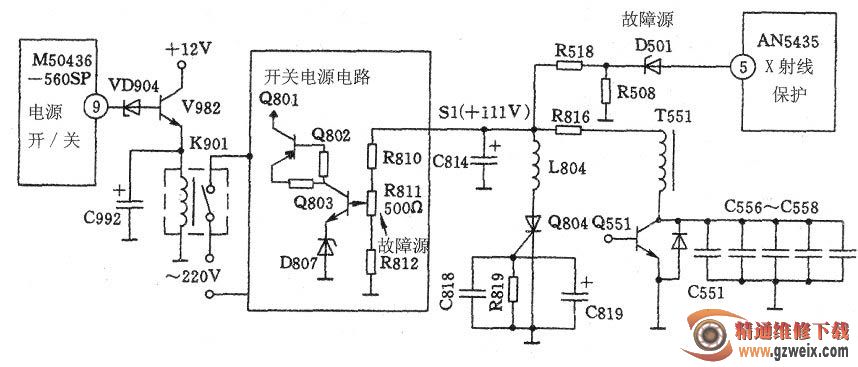

　　该机采用松下Mll机芯，即松下AN五片机电路；开关电源电路采用自激行同步式串联输出型电路，稳压取样电路采用+B电源直接取样、电位器分压方式；开关电源开/关机受微处理器M50436-560SP⑨脚(电源开/关控制端)及接口电路(V982)控制，控制方式为继电器通/断交流输入电源类型；设有两种类型的过压保护电路：一种是由可控硅Q804及外围电路组成的S1(111V)过压保护电路；另一种则是由IC501(AN5435)⑤脚(X射线保护端)内外电路组成的“X射线”，保护电路。该“X射线”，保护电路与其他电路略有不同：它只能对111V输出电压异常升高时起防护作用；而对因行逆程电容开路或容量变小而引起的显像管阳极高压升高故障，则不起作用。因此，该机芯彩电行逆程电容采用多个并联的方式，以弥补“X射线”保护电路的不足(见下图)。
　　
　　检修仍采用“特征点电压监视法”和“逻辑否定法”，以缩小故障范围。
　　
　　(1)微处理器M50436-560SP⑨脚(电源开/关控制端)电压，在故障前、后均为高电平(4.8V)，说明故障与CPU遥控电源开/关控制系统电路无关；(2)开关电源S1(111V)电压，在自动关机时升高为130V左右，但Q804可控硅未触发导通；(3)IC501(AN5435)⑤脚电压已升高为0.9V(平时为0V)，说明“X射线”保护电路已动作，使行输出电路停止工作。由此得出结论：“X射线’保护电路动作是该机自动关机故障的直接原因。此时，要注意区分故障是因电源电压升高而正常保护，还是因“X射线”保护电路本身有故障而“误”保护？可采用“假负载法”来判断。当用60W灯泡作为假负载试机时，发现111V电压突然升高至130～150V，同时灯泡忽然变亮；当超过140V时可控硅Q804导通，电压下降，灯泡熄灭。
　　
　　由此看来，故障只与电源电压升高有关，而与“X射线”保护电路本身电路无关。
　　
　　开关电源输出电压升高的主要原因是：由于取样、误差放大、脉宽调制稳压控制环路有故障，使开关管导通时间变长所致。检查取样分压电路(R810、R811、R812)、误差放大电路Q803和脉宽调制电路Q802等，均未发现异常损坏元件。调节R811取样电位器(或称电压调节电位器)也能调回到111V，但收看一段时间后，S1电压升高到150V，使Q804过压保护电路被起控，又自动关机。表明R811(500Ω)电位器存在接触不良隐患。更换后，故障彻底排除。
　　
　　故障原因分析：故障系因电源稳压取样分压电位器R811接触不良，使加到取样比较误差放大管Q803的b极电压(即取样电压)不定期发生变化，当Q803b极电压减少时→Q803c极电流减少→Q803c极电压升高→Q802b极电压升高→Q802(PNP管)导通减弱，分流电流减少→开关管Q801b极电压增高，而导通时间变长→111V输出电压升高→导致“X射线”保护电路动作→行电路(或开关电源)停止工作，造成自动关机故障。
