此机在收看中突然自动关机，关机后再开机故障重复，且故障出现频率越来越高，几分钟便自动关机。关机之前，在屏幕上有稀疏扫描线带由下而上移动，有时遥控功能不灵敏或失效，关机时发出“吱吱”声。
　　

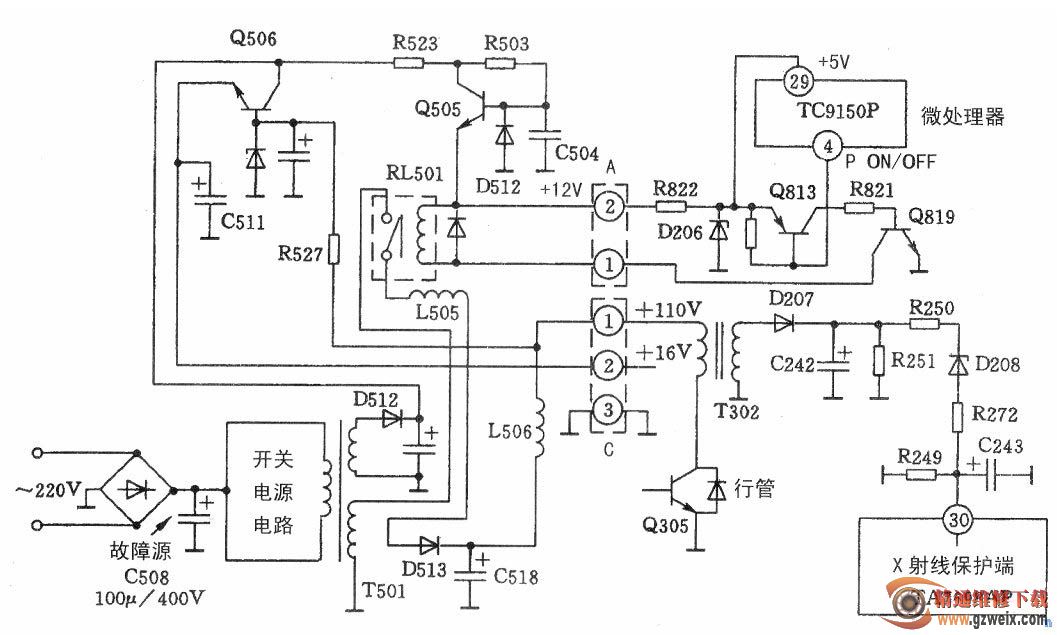

　　该机为TA两片机(TA7680AP、TA7698AP)，在TA7698AP(30)脚内、外设有“X射线”保护电路；(2)开关电源电路是由分立元件组成的自激式并联输出型电路，主电源电压110V输出受微处理器TC9150P(4)脚(PON/OFF)及接口电路Q813、Q819控制，控制对象为继电器RL501，通过继电器触点接通110V输出电路，即电源开／关(PON/OFF)属于继电器控制类型（见下图）。
　　　　
　　根据关机时发出的“吱吱”声和自动关机后不能自行恢复等故障特点分析，故障可能与保护电路(“X射线”保护电路)有关。测TA7698AP(30)脚电压，发现有故障时由0V变为1.5V，说明“X射线”保护电路已动作。分析“X射线”保护电路动作的原因有：(1)开关电源输出电压110V升高；(2)行逆程电容开路或容量减小而高压升高；(3)显像管束电流过大；(4)“X射线”保护电路本身有故障而误动作；(5)其他尚不知道的原因。经检查原因(5)～(4)项有关电路，未发现异常损坏元件。
　　
　　那么，何种原因使“X射线”保护电路动作？这是检修该故障的难点和突破口。
　　
　　根据在屏幕上有缓慢移动的水平扫描线干扰和遥控功能不灵敏等故障现象，综合分析认为故障可能与电源滤波电容，特别是300V滤波电容C508(100uF／400V)有关。其理由是：当300V直流滤波电容C508不良时，开机浪涌电流和交流纹波很大，直接影响开关电源输出的两组电压110V和12V，其中12V经R822、D206稳压产生+5V电压，供CPU(TC9150P)遥控电路工作电源。由于两组输出电压交流纹波均增大，因此，对行扫描电路和遥控电路都产生影响。经查发现直流300 V的滤波电容C508(100μF/400V)充、放电能力大为降低。更换后，故障排除。
　　
　　故障原因分析：故障系因C508 (+300V电源滤波电容)失效而交流纹波大增，这一交流纹波通过电源和地窜入行、场扫描电路及遥控电路，使其工作不正常，进而使“X射线保护器”误动作，行扫描输出电路停止工作造成该故障。
