观察此机伴音正常，估计系统控制电路、信号处理电路及电源电路问题不大，黑屏可能是屏驱动电路有故障所致。测量Y板上的测试点FL35处电压为80V左右，正常应为63V~65V。检测Y板能量回收电路中的功率管Q509、Q507和能量维持电路中的功率管Q510、Q506及檫除电路中的功率管Q511、Q512，均无击穿和开路。

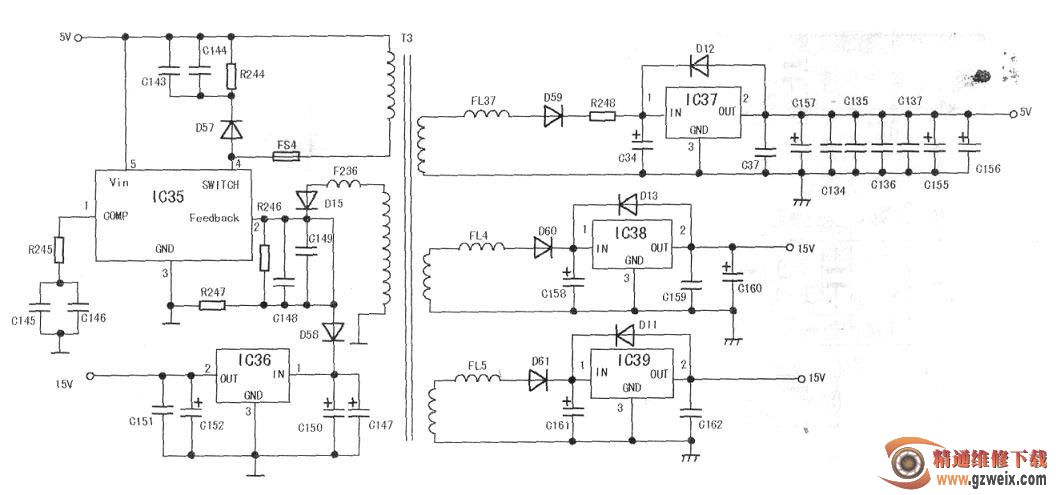

　　测量IC1、IC2(型号均为74AC541，多路数字脉冲信号缓冲放大电路)有能量回收，能量维持及擦除驱动信号输出，但各功率管无输出信号。检测发现，IC20供电⑧脚无+15V电压。该电压是由IC35、T3组成的隔离开关电源提供的，相关电路见下图。来自电源板的5V电压，经开关变压器T3的初级绕组、保险电阻FS4，送入IC35④脚，同时5V电压接至IC35(LM2585SS)⑤脚，为其提供启动电压，经其内部电路稳压得到2.9V电压，为其内部电路供电，内部电路得到此工作电压后，振荡电路开始工作，从其④脚输出开关脉冲给开关变压器T3，经开关变压器耦合后，由次级绕组输出一路5V电压、三路15V电压。经FL37、D59整流，R248限流，C34滤波后的直流电压，再经IC37(78M05)稳压，得到稳定的5V电压，为Y板上的IC25～IC30(Y缓冲IC)供电；一路15V电压经FL4、D60整流、C158滤波、IC38(78M15)稳压，形成稳定的15V电压，为Y扫描板驱动电路提供工作电源（IC20、Q12等）；一路15V电压经FL5、D61整流，C161滤波、IC39稳压，形成稳定的15V电压为Y板上的IC18供电；还有一路15V电压经FL36、D15整流，C148、C149滤波后分为两路，一路经R246为IC35提供二次供电电压，另一路经IC36稳压形成稳定的15V电压，为Z板（维持板）供电。检查IC37、IC38、IC39及周围元件，没发现问题；检查IC35及外围元件，发现FS4已烧断．D57已损坏。更换两元件后，电源还是没有输出，查其他元件无问题，怀疑IC35(LM2585S)已坏，将其换新后，故障排除。
