检修创维29T61HT型(6D92机芯)彩色电视在收看过程中听到“啪”的一声响,随即自动关机
来源:本站整理  作者:佚名  2012-08-21 09:36:16

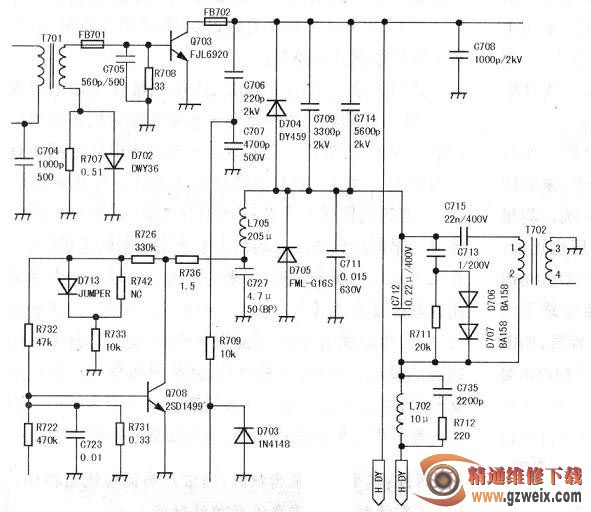

拆机后对电路板进行仔细检查,看是否有虚焊、脱焊的焊点,以及变形变色明显损坏的元件,发现与行输出电路的S校正电容C712(0.22μF/400V)并接的动态聚焦电路的电容C713(1μF/200V)炸裂(注:该电容在电路图上标注为C712,与S校正电容C712同名)。用万用表电阻挡在路全面测量行输出电路的元件,发现枕校管Q708(2SD1499)击穿短路,限流电阻R736(1.5Ω/2W)烧焦,其他元件未见异常,如图所示。



 于是买来同型号元件更换后试机,开机图声正常,只是行幅略大,看了大约10分钟,又听到“噗”的一声响,行幅逐渐变大,赶紧关机。检查发现新换的电容C713又顶部凸起裂开,显然已经损坏。测量枕校管正常,其他元件未见异常,这次不敢再贸然更换C713,看来屡损C713另有隐情。

  静下心来分析故障原因,C713所在的动态聚焦电路与行S校正电容C712并联,C713被击穿,说明S校正电容两端电压升高,又想起故障时行幅偏大,这样综合考虑表明S校正电容C712可能容量变小。于是拆下C712用数字万用表测量,发现容量只有0.13μF,但外观无异常,用正品0.22μF/400V电容代换,并换新C713后试机,光栅正常,长时间观看无异常,故障排除。
