4．半桥逆变电路
    （1）工作原理分析
    半桥逆变电路主要由仙童公司生产的FAN7316 （U5）和FAN7382 （U6）组成，如图20所示。

FAN7316是LCD背光逆变器驱动控制集成电路（半桥拓扑结构），宽范围电压输入，具有模拟调光和数字调光两种方式，具有拉弧、灯管开路或短路保护功能，其引脚功能见表2。

FAN7382是一块激励放大芯片，主要作用是将驱动信号放大以驱动MOs管，使MOs管工作在可靠的开关状态下。开机后，待机控制电路输出的VCC3电压送往 FAN7382 (U6）的①脚，PFC电路输出的B＋电压（约＋380V）为推挽输出电路Q7 , Q8供电。由输入变压器T3藕合得到的激励脉冲分别经电阻R68 , R71送到U6的②、③脚，经U6放大后，从⑦、⑤脚输出，激励MOs开关管Q7 , Q8交替导通，使之工作于开关状态，在输出变压器T4次级⑦-⑩绕组中产生突变电压，再经升压变压器TS1～TS3升压后，产生近1000V的高压，将背光灯管点亮。

    开机后，12V电压送到U5的11脚，若这时U516脚和17脚的工作频率设定和数字调光频率设定电路工作正常，且⑥脚的6V基准电压正常，⑦脚为高电平的开机信号，则U5内部电路开始工作，从⑨脚和13脚输出高低压的MOs管驱动信号，经过变压器T3进行隔离转换后输出功率驱动信号，经U6放大后去驱动MOs开关管Q7和Q8，由逆变器TS 1～TS3升压为灯管所需要的高频高压交流电，点亮灯管。
    输出的高频交流电经电容（CS1A和CS2A,CS1B和CS2B,CS1C和CS2C, CS 1D和CS2D,CS1E和CS2E, CS 1 F和CS2F）分压，再由二极管（VDSIA-VDS1F,VDS2A-VDS2F）整流得到检测电压，经R127 , R66送到U5的18脚，作为开路保护检测信号。如果某只灯管开路，则分压整流后的电压会超过1.75V，则U5进入保护状态，无驱动脉冲输出。

    (2)常见故障检修
    故障现象1：背光不亮。
    分析检修：首先测二极管VD23, VD24（均为1N5817）是否击穿，ON/OFF及BRI信号是否正常，若上述检查均正常，则故障多为U5损坏所致。

    另外，U6的⑦脚外接的R60（22Ω）开路也会出现此故障。

    故障现象2：开机后背光亮一下就熄灭。

    分析检修：首先补焊高压分压电容CS1-CS3，该电容为贴片电容，容量为4700pF，如图21所示。实修发现，这几只电容断裂的较多。

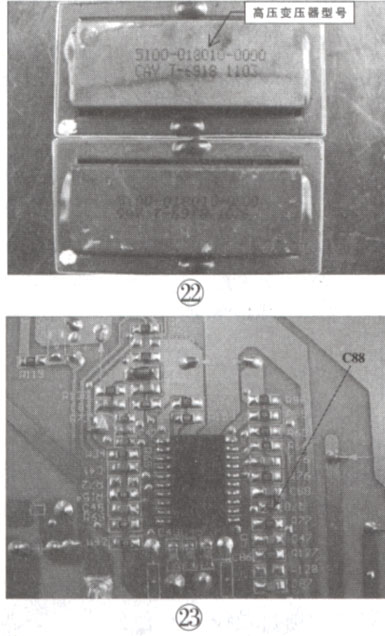

    接下来断开电阻R127，通电观察灯管是否全部点亮，如有未点亮的，则戏应的升压变压器损坏。该类变压器型号如图22所示。最后检查电容U5的19脚外围的贴片电容C88(1000pF)，如图23所示。

    另外，若U6的①脚供电偏低，也会出现此故障。

    故障现象3:屡烧功率管Q7和Q8。

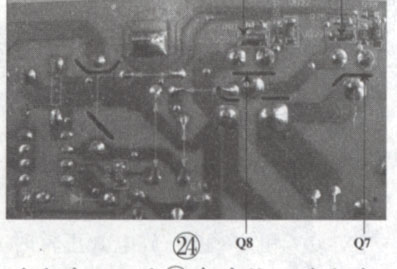

    分析检修：该故障的常见原因是以U6为核心的背光驱动电路异常，其主要测试点如图24所示。实修时用数字万用表的蜂鸣挡先测U6的①脚对地电阻，正常时正向为∞，反向约535Ω，再测量Q7和Q8的G极外接18V稳压二极管VD22, VD28两端阻值（测试前应先对Q7和Q8进行放电），正常时正向为1630Ω，反向为650Ω。

    另外，变压器T3的引脚虚焊（尤其是接地端）也会出现此故障。

    【提示】若开机后背光亮度闪烁，但很快恢复正常，这时可将电容C85的容量由22RF （35V）增大到220μF；若高压变压器异响，多为电容U6的⑧脚外接贴片电容C40（220nF）断裂，换新即可。

六、总线调整资料

    进入工厂菜单：先按面板上的“音量-”键将音量减到0，不松手同时按下遥控器上的屏显键即可进入，或按遥控代码“0X3F”进入。

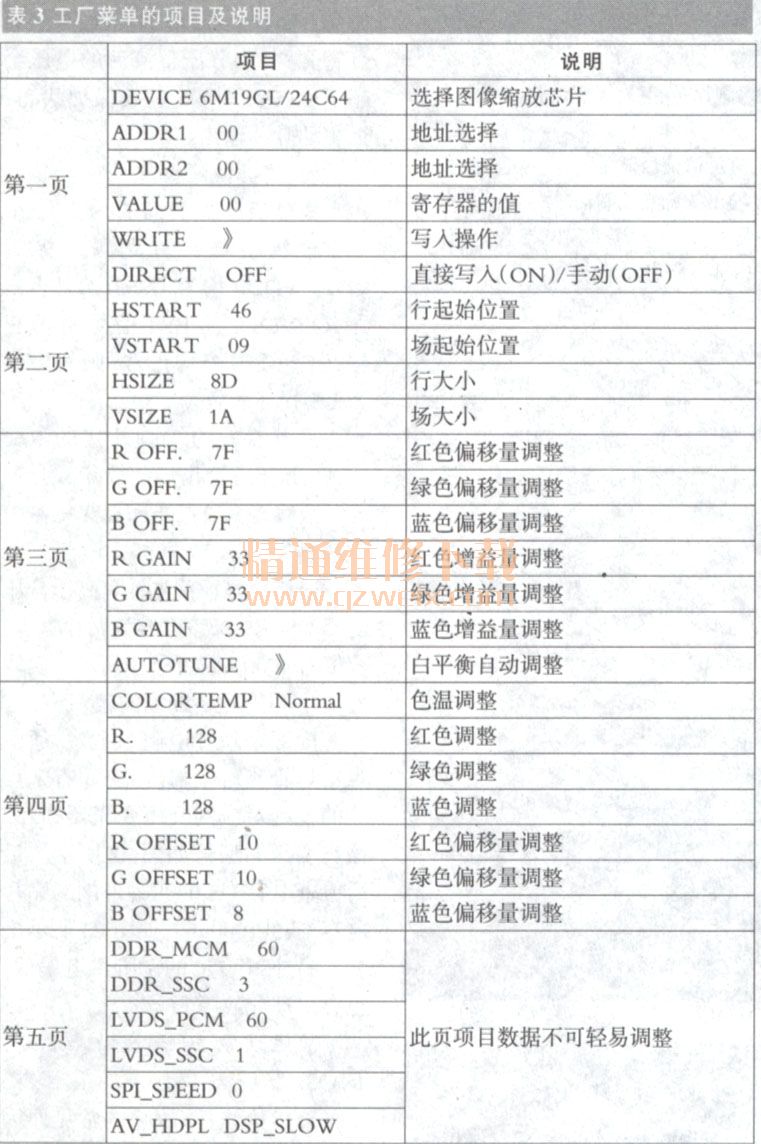

    在工厂菜单根目录下，按右键进入分页显示，按菜单键向下翻页，按屏显键退出工厂菜单。工厂菜单的项目及说明见表3。

    进入老化模式：先将音量减到0，同时按下遥控器的交替键，或者在工厂菜单下，按交替键进入。

    退出老化模式：按遥控器上的“电源”键，进入待机，再按“待机”键开机即可。
