分析检修:根据用户描述,收看一段时间后自动关机,关机后指示灯是蓝色,而此机在正常待机情况下指示灯是红色,初步分析判断待机指令应该不是主板发出的。开盖通电,检测电源板上5V, 12V,24V正常,细听电源板上有啸叫声,测电源板PFC电压为300V左右,显然此机自动关机的故障是由于电源板上PFC电压不够引起的(此机电源采用LC037C-PWO编码)。

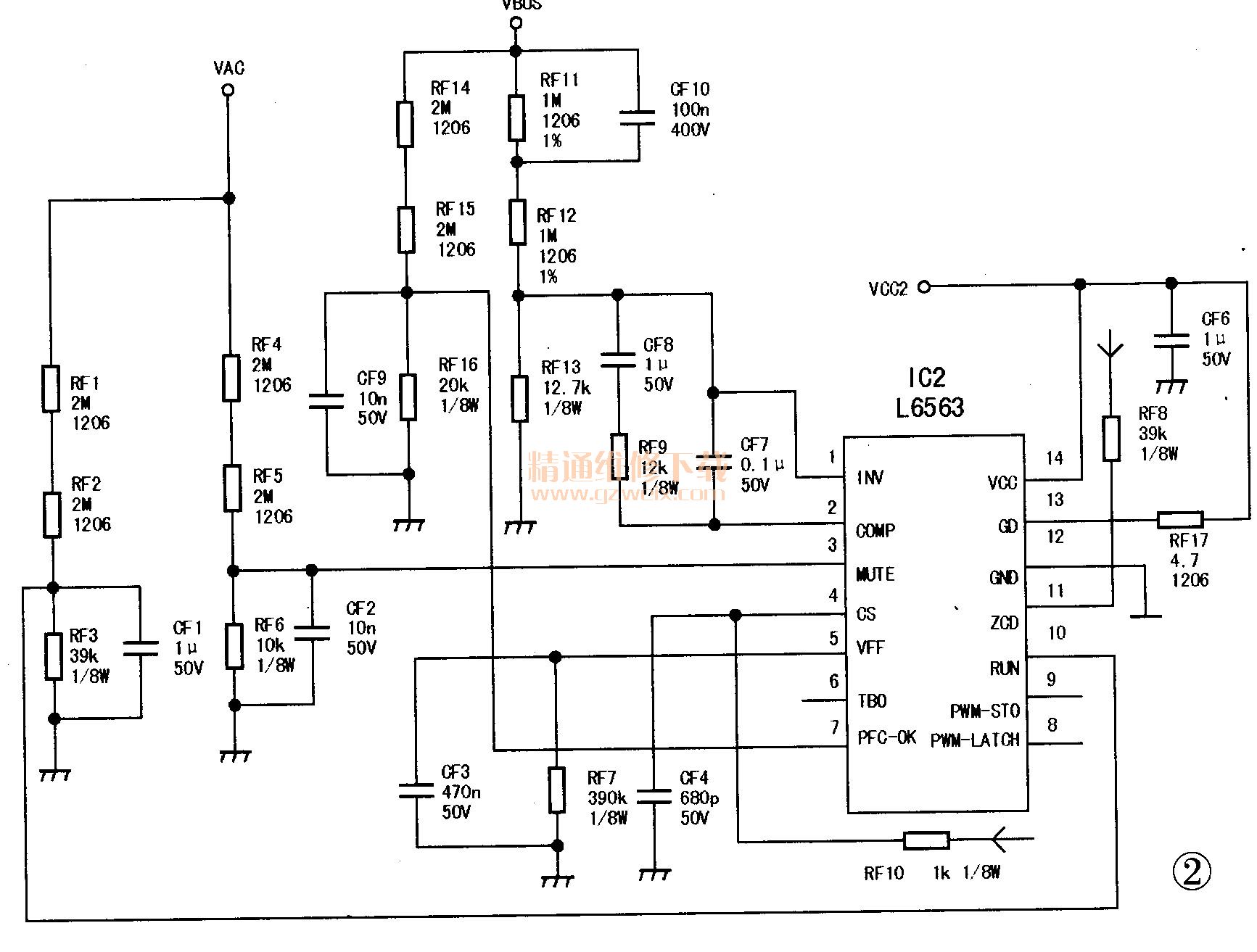

该机的PFC电路见图2。测电源板PFC电路IC2(L6563)的14脚拱电正常,试代换IC2和PFC电容无效。检查IC2的①脚外围电阻RF11,RF12阻值正常,测①脚电压约为2.8V,用表检测外围的其他电阻阻值都正常;清洗线路板无效。记得在公司培训此电源时,讲过取样电阻下面打的红胶有可能会漏电,使此电阻阻值变小,引起PFC检测脚电压升高。于是,把取样电阻RF 11(1 MΩ) ,RF12(1MΩ)更换(如果在用户家,没有此阻值的电阻情况下,应急可以把电阻下面和线路板上面红胶清理干净),开机啸叫声消失了,复测PFC电路IC2的①脚电压为2.5V左右(测量时电源板有啸叫声发出),测PFC电压为390V正常,至此故障排除。
编者提示:液晶电视出现自动关机、光栅不稳定,可先确定电源PFC电压。PFC电压低于380V时就不正常了,这时整机故障通常在PFC电路中,查PFC电路以排除故障。
