松下L32C8C,L32C20C都是松下市场上占有量大的液晶电视型号，L32C8C的电源板为独立电源，L32C20C的电源板为组合电源。与L32C8C对比，L32C20C的电源板故障率要低得多。

    该电源＋逆变器组件电路由抗干扰和交流220V整流滤波电路、待机电源、PFC电路、主电源和逆变器五部分组成。

一、抗干扰和交流220V整流滤波电路

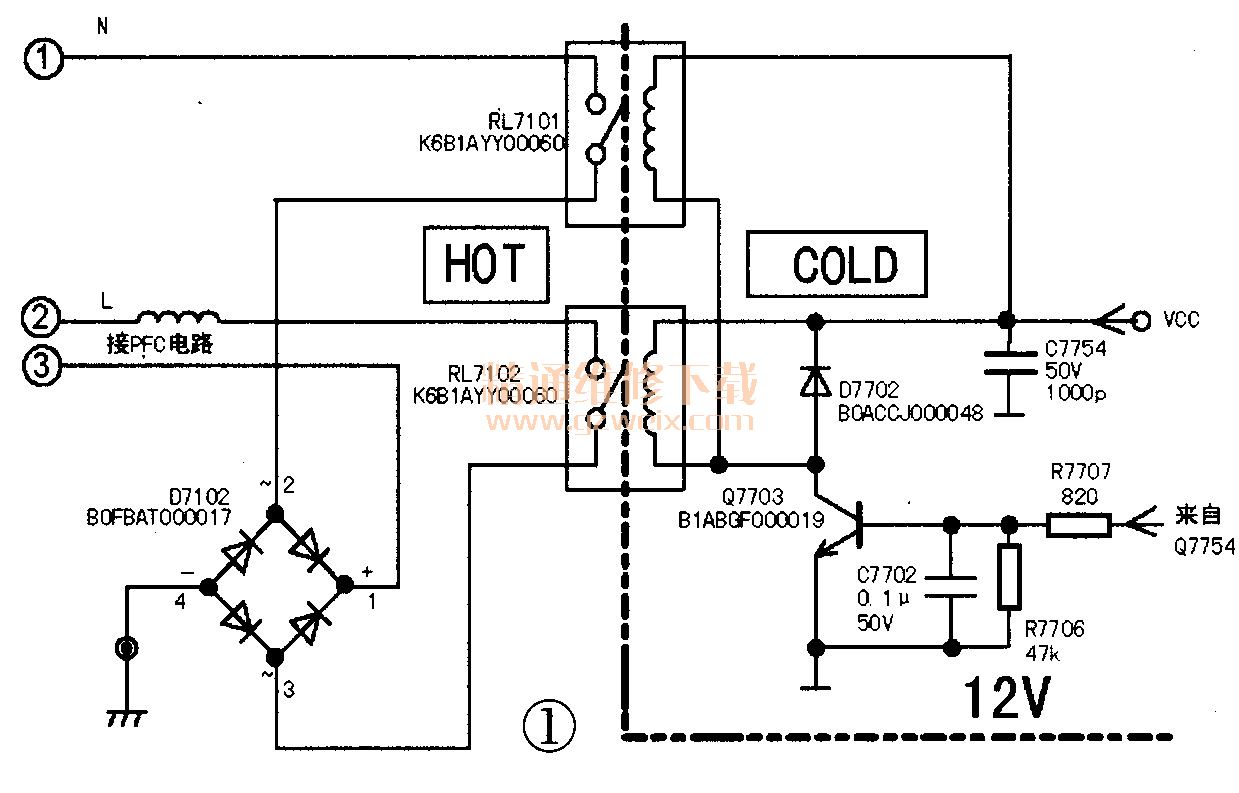

    该机型抗干扰电路与常见的抗干扰电路结构相同，而交流220V整流滤波则存在较大差异，见图1。

    从图1可以看出，开关电源中有两个继电器，两个桥式整流电路。220V电源进入P板（即电源板）后分成两路：一路经过两个电源继电器RL7101, RL7102触点开／关后，加到大电流桥堆D7102上，然后整流输出100Hz脉动电压加到PFC电路上。继电器RL7101,RL7102的工作状态受A板输出的“TV SUB ON”控制信号的控制，只有A板有“TV SUB ON”控制信号（高电平约2.9V）加到P板上，使图中的Q7703导通时，继电器RL7101, RL7102的触点才会接通，交流220V电压才能通过继电器到达大电流桥堆D7102上。

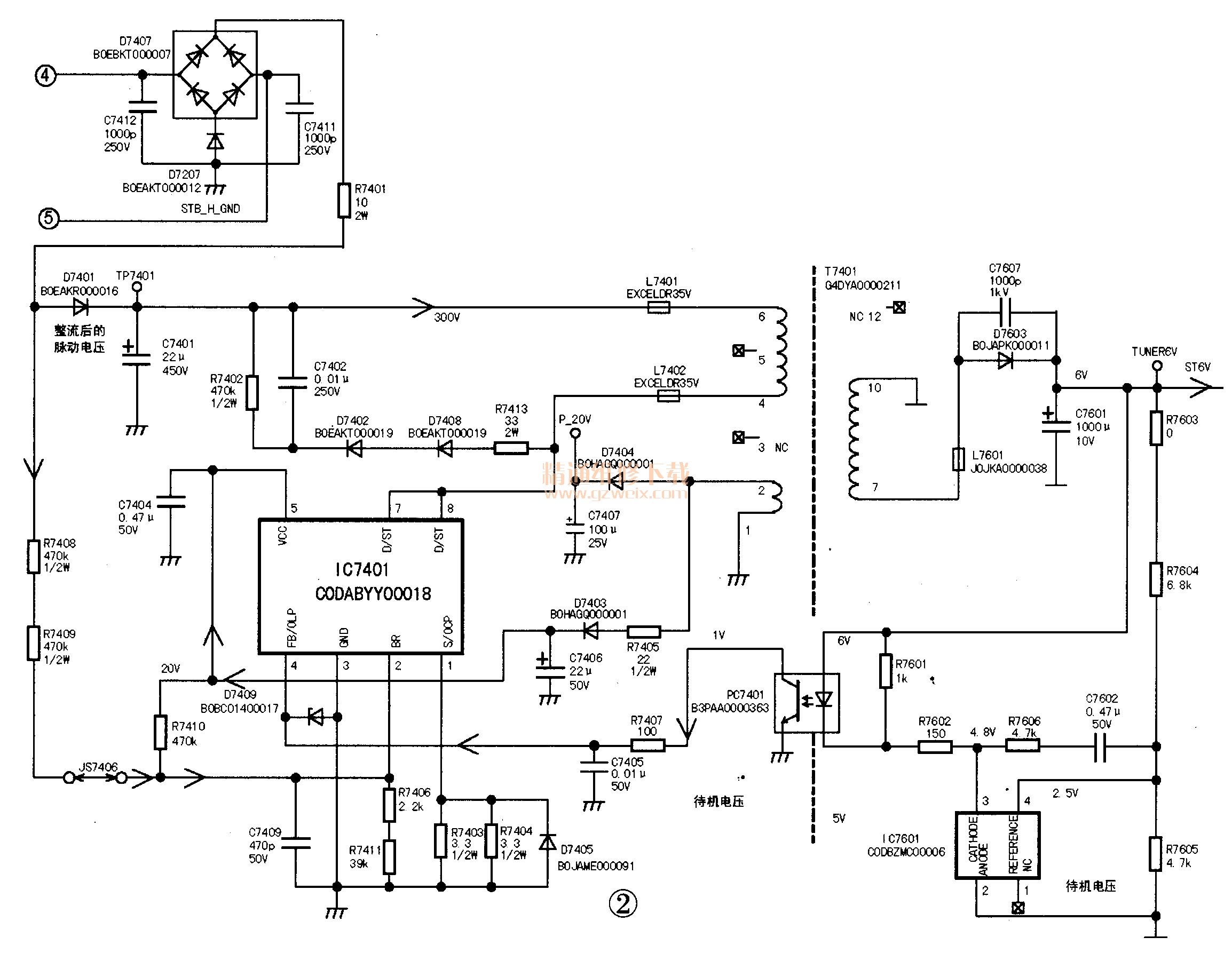

    另一路直接加到小电流桥堆D7407上，整流后输出的脉动电压经R7401限流、C7401滤波成300V电压送往待机电源，见图2。

提示：IC7401正常工作时各脚电压：①脚：开关管S极、开关管过流检测，电压为OV;②脚：电网电压高低检测输入端，同时也是开关电源前馈电压输入端，电压为5.8V.③脚：地，电压为OV;④脚：稳压反馈输入端，电压为1V;⑤脚：供电脚，电压为20V;⑥脚：空脚；⑦脚：IC内置开关管的D极，同时内部有开关电源启动电路；⑧脚：IC内置开关管的D极，同时内部有开关电源启动电路。
