创佳32HDE3000V7型LED彩电是创佳公司2011年产品，因其体积小、重量轻、质地薄、耗电低（只有45W）、图像清晰等特点而深受用户青睐，该产品在我们地区销量不错，当地一个小镇的经销商在两年之内就售出了2000多台。之后出现的Cnc-3255HH机型均为同一板型，也属于V59主板。最近接修了这两种机型的机器，故障为工作一段时间后出现自动关机、左暗右亮的现象，现将维修实践总结于此，与同行分享。
    1.V59主板自动关机
    32HDE3000V7和Cnc-3255HH机型液晶彩电同属于单板型彩电，机内只有一块主板（型号为V59，见图1）和逻辑板，电路设计简洁，耗电量极低。最近发现有机器出现无规律自动关机的现象，在处理时需要更换两只元件，见图2。



    找一只同容量2.2μF/16V贴片电容，更换原机贴片电容C204（规格：0805；将原机R202（1 MΩ）更换为200kΩ的电阻（规格：0603.1/6W）。经过这样处理后，可以根除无规律自动关机的故障现象。如果没有贴片2.2μF/16V贴片电容，可以更换成直插式铝材质电解电容，但要注意焊接和位置安放，选择适当位置用硅胶粘贴牢固。
    例1：一台32HDE3000V7型机，无规律自动关机。
    按照前述方法处理，将主板上位于屏线下方的C204、R202焊下，分别更换为同规格的元件后再试机，故障排除。
    例2：一台 Cnc-3255HH型机，无规律自动关机，有时还出现老化现象。
    自动关机和老化现象是两个故障，首先处理自动关机故障。按照前述方法处理，自动关机故障排除。接下来检修老化现象。怀疑主板有问题，更换主板，故障依然；将同型号新机LED屏拆下，换在这台彩电上，试机故障排除。经与厂家协商，调换屏幕后故障排除。
    2.灯管故障处理
    近日有多台该型号彩电出现屏幕发黑、左暗右亮的故障。有的机器经拆屏后可以看到塑料板或者屏幕上有灰尘，经擦拭后可以排除故障；有的机器为灯板故障，需要处理灯板。
    （1）灯板拆却步骤及注意事项
    第一步：拆掉电视的后盖板，拔掉所有的接插件，这里要特别注意上屏线的位置，一定不要记错，否则在复原时如果插错位置，会引起花屏，烧毁R202等故障，见图3。

    第二步：拆除屏幕外壳周边的所有螺钉，卸下边框。这里要注意拆卸的技巧，千万不要生搬硬撬，造成外壳损坏，得不偿失。

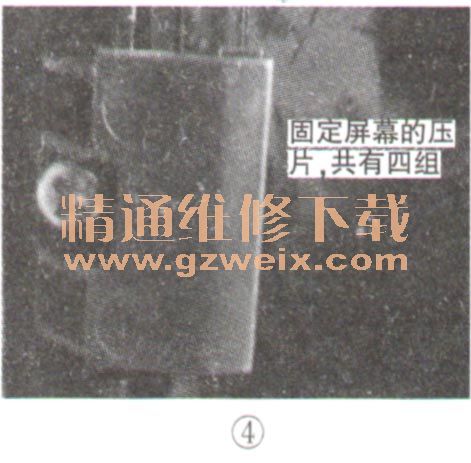

    第三步：将机器整体翻转，屏幕朝上，注意要轻取轻放，不要弄坏屏幕。然后将固定屏幕的四组压片取下，见图4。

    第四步：取下屏幕，处理的过程中一定要注意轻取轻放，不要弄坏屏幕，还要注意逻辑板与屏幕连接的排线，要固定好。
    第五步：拆除包裹屏幕与外壳边缘的醋酸胶布，卸下周边所有的固定插件，这里要注意方式方法，不要弄坏卡槽。
    第六步：双手捏住最外侧的三层塑料片，向外抽出，然后平放在铺有软布的操作台上。操作的时候要注意观察，用力要轻，不要弄断或刮破塑料片。如果塑料片上有灰尘，要处理干净。
    第七步：抽出中间的一张塑料板，经处理灰尘后平放在原来三张塑料片的上面。
    第八步：取下最后一层阻燃塑料薄板，擦拭后平放在塑料板的上面。
    第九步：取下6颗螺丝钉，将与外壳紧贴的金属板拆下并擦拭干净，平放在塑料薄板的上面。

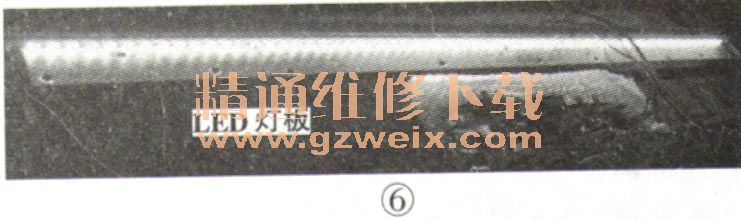

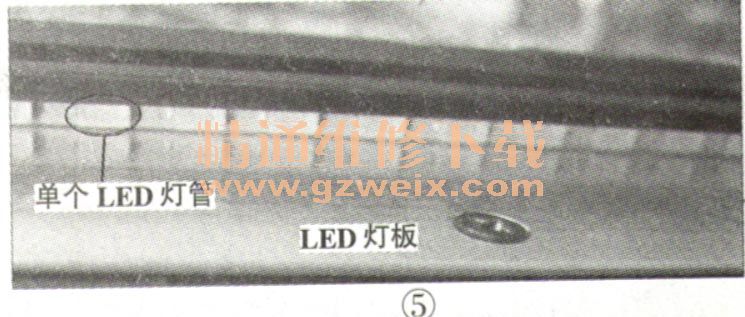

    第十步：轻轻拔掉插头，将固定灯板的最后一颗螺丝拧掉后即可取下灯板，见图5、图6。



    检修后再复原装机的过程与上述相反，注意一定要谨慎，避免造成不必要的人为故障。
    例1：一台32HDE3000V7型机，屏幕左暗右亮。
      开机观察屏幕，图像和伴音均正常，只是屏幕左侧1/3处亮度发暗，分析机器的屏幕应该正常，怀疑LED灯板有故障。测量主板LED灯板供电电压，两组输出均为52V，基本正常，那么故障就应该在LED灯板上。按照上述步骤将灯板取下，发现左边的一组LED灯不亮，右面的一组正常。按压灯板上供电插座，发现灯能点亮，说明插座接触不良。将插座周围的黄漆用小刀轻轻刮掉后用放大镜仔细观察，在按压插座使灯点亮的时候，插座的一脚有打火的现象、将此处焊接牢固，并用硅胶固定，故障排除。
    例2：一台Cnc-3255HH型机，屏幕发黑，用手电照才能看见图像。
    观察图像和伴音均正气，只是屏幕发黑，无法正常观看。测量主板LED灯板供电电压，左侧为0V，右侧电压在1.2V左右波动，怀疑恒流源电路因输出电路有故障而保护，取一正常LED灯板接在插座上，发现灯板能正常点亮，而且非常稳定，这时检测灯管供电电压为正常的52V，说明还是灯板有故障。按步骤拆下LED灯板，发现输出线已经烧糊，LED灯管左边一组中有几个灯管也已经烧糊，灯板条上碳化发黑。将烧坏的LED灯板去掉，换用一块新的后再试机，故障排除。
