一台创维26英寸液晶电视，近来总是自动关机，现在只要放半个小时就自动关机了。

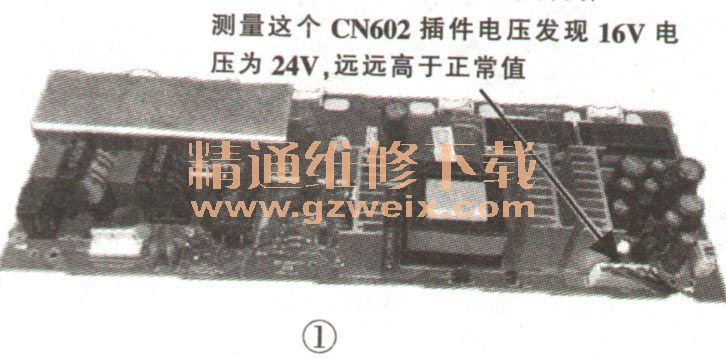

    通电，发现有正常图像声音，试机不到半小时自动关机。打开后盖，开机通电准备检测，一直收看两三个小时没有出现故障，就没有用表进行电压检测。连续收看半天，正常。无奈只好把后盖合上，通电，不到半小时关机。这时打开后盖进行电压检测。该机采用电源一背光二合一板，型号是P26TQM，检测插件CN602，发现⑧、⑨脚电压为24V，正常应为16V；检查24V，发现电压为35V，导致这些电压偏高的部位有：取样电路、稳压电路、R511、R506、IC603 （TL431）、光耦OT601，一直到STR-W6556反馈引脚⑥脚FB。相关实物标注见图1。

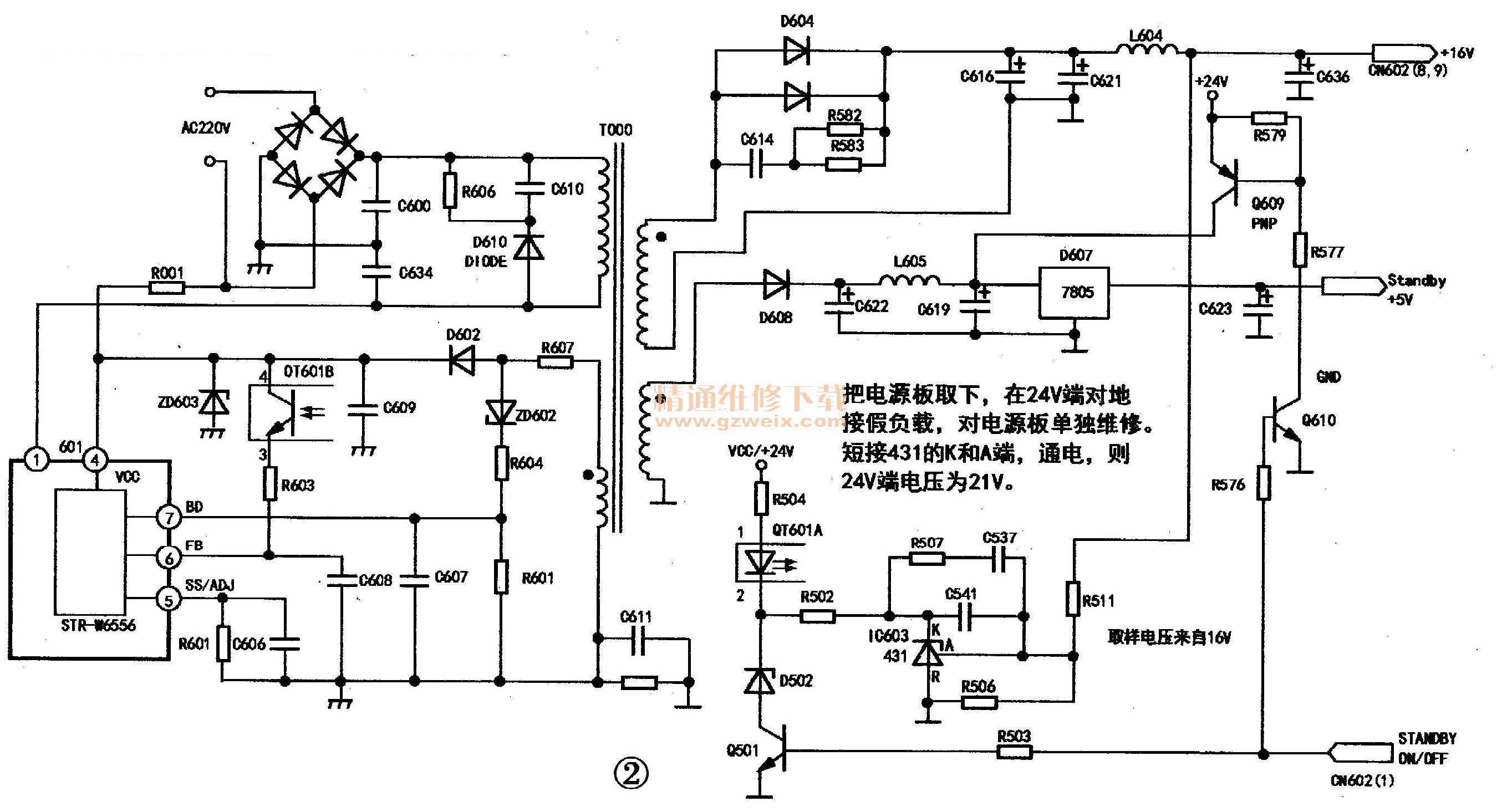

    输出电压高，对取样、稳压电路TL431、光耦采用短接法判断故障。把电源板取下，在24V输出端对地接假负载，在220V输入端接一根电源线，短接TL431的K和A端，监测24V输出端，插上电源插头，测得电压为21V，说明能从原来的35V下降，但下降范围不大。试更换光耦，还是短接TL431的K和A端，通电测得24V电压为0V。相关电路见图2。

    去掉TL431的短接线，通电测这时的24V电压为32V，电压还是高，换TL431无效，这时考虑对取样电阻R511、R506进行检查。取下这两只电阻，测R511为20kΩ，看电阻上的印字已经模糊不清。R506为两只并联的5.1kΩ电阻，实测为2.6kΩ，与电阻上的印字标志相符，说明R506正常。就是这个R511不知道是不是正常。考虑到IC603（TL431）R端与A端取样基准电压为2.5V，而这个取样电压又来自16V，根据2.5× （1 ＋R511/R506）=16V、R506为2.6kΩ正常。通过计算，R511应该为13.5kΩ左右，实测R511为20kΩ。如果把这个20kΩ代人这个公式，16V就变成22.5V了，与上面实际测得故障电压差不多。于是用一只20kΩ和56kΩ电阻并联焊在R511上，通电测量，这时测24V电压为25.6V、16V电压为16.8V，基本接近正常值。把电源板接上电视主板插件，把各个连接插件插好，试机收看半天，不再出现自动关机，故障排除。
