64 cm(25 英寸)杂牌彩电屡烧“行管”
来源:本站整理  作者:佚名  2012-09-25 09:42:22

朋友送来一台 64 cm(25 英寸)杂牌彩电,无“行管”的机板,是 LA76810 机芯,问题是此板屡烧“行管”。束手无策,求助于我,我胸有成竹的答应了他。

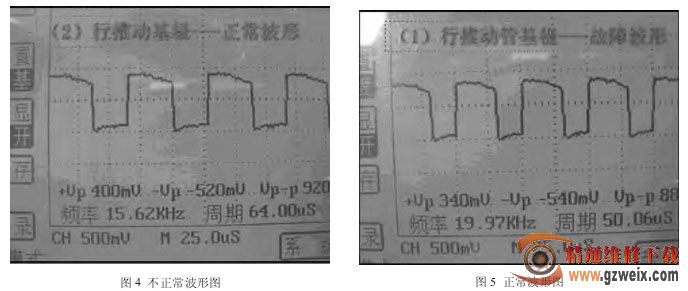

检修:烧“行管”的几大原因:(1)电源电压过高;(2)行振荡频率偏离;(3)行输出部分短路;(4)行推动激励不足。首先将假负载接到电源 +B 端,开机几个小时,+B 电压无异常,同时观测电源部分没有开焊,怀疑行频偏移。还是找出 ET521 表我的好朋友:测量行推动管的基极波形(见图 4),波形不正常,频率偏高许多。



行频是靠 4.43 MHz 的晶振分频获得的。果断换掉 4.43MHz 的晶振,再测行推动管基极波形(见图 5)正常了。安装上“行管”,电视机就修好了!



伊万 TE521A 示波表从外观看:大屏幕的—让我耳目一新!从质量看:沉甸甸的—让我物有所值!从功能上看:功能多—让我感觉一机在手,别无所求!从操作上看:全自动—让我心手如一!从性价比上看:绝对超值—买 25 MHz 示波器,6600 码的数字自动万用表,60MHz 频率计,信号发生器,遥控器检测仪等,得个五六千吧!但咱的 ET521A 表集这些功能于一体,只需 1825元,是人民币啊!
