康佳LC42FS81DC彩电,开机后背光一直闪烁
来源:本站整理  作者:佚名  2015-09-29 08:03:02

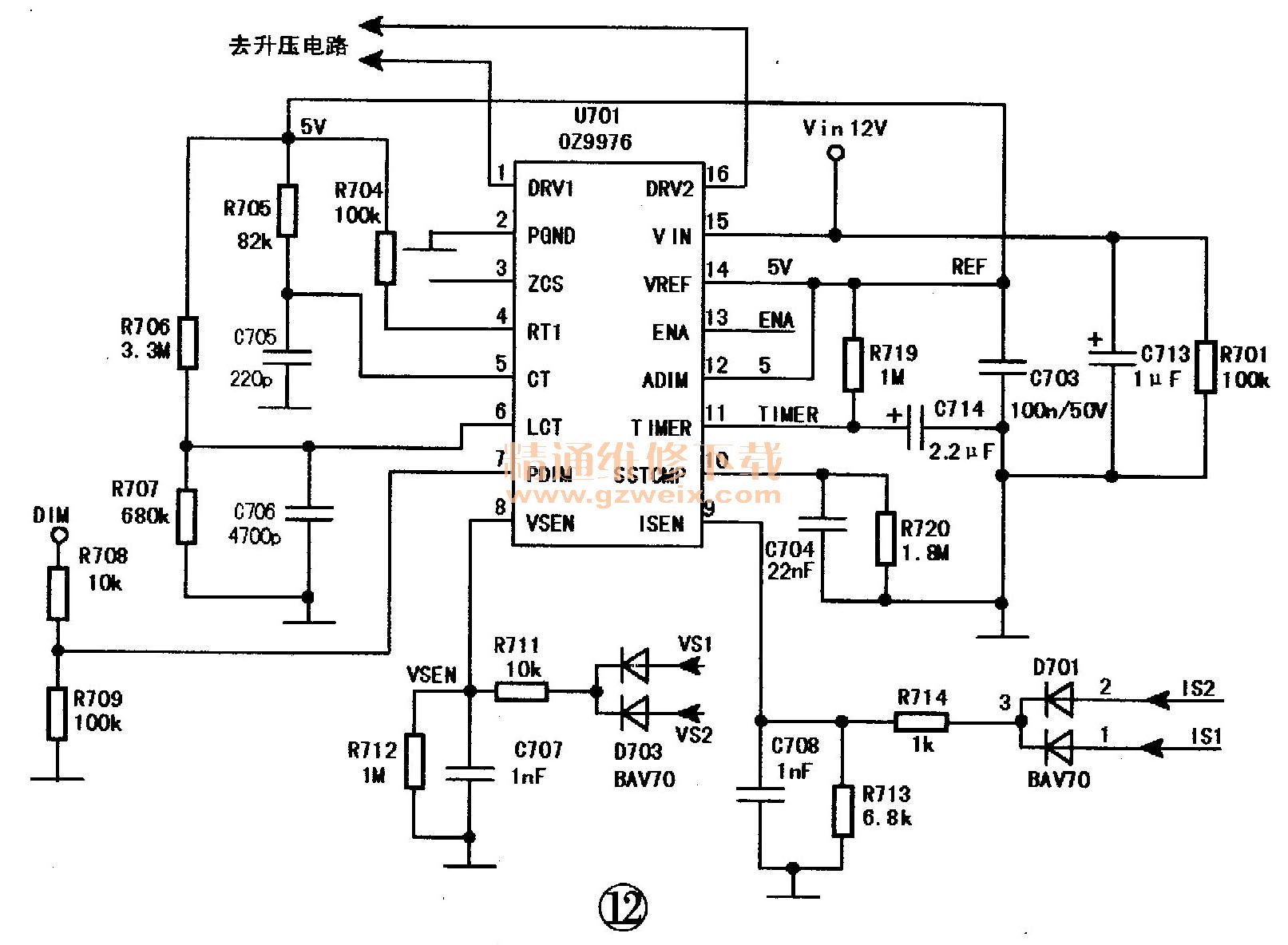

分析检修:初步判断故障原因是背光驱动板输出的高压偏低。首先测得PFC电压为390V,正常。接下来找到背光控制芯片OZ9976(U701)的关键引脚:15脚供电端,14脚5V基准电压输出端,15脚使能ENA端,如图12所示,实测得这些引脚的电压分别为12.1V、5V、3.4V、均正常,但⑧脚电压只有0.7V,而正常值约为1.3V。代换⑧脚外接的分压电阻R711、R712与二极管D703,故障依旧。怀疑由U701内外元件组成的振荡电路不良,逐一检查其④、⑤脚的外围元件,均正常;代换U701后故障仍未排除。

    测量U701各脚电压,当测到⑩脚(软启动端)时,背光明显变亮,检查其外围元件,发现电容C704(68nF)一脚已脱焊,补焊好后试机,故障排除。
    C704引脚开焊后,无法使OZ9976的⑩脚电压达到正常值(约2.2V),从而使OZ9976工作在起振与停振状态间,从而出现背光闪烁现象。


关键词:康佳彩电
