TCL L48E5390液晶彩电,屡损背光升压开关管
来源:家电维修  作者:佚名  2018-11-15 08:35:12

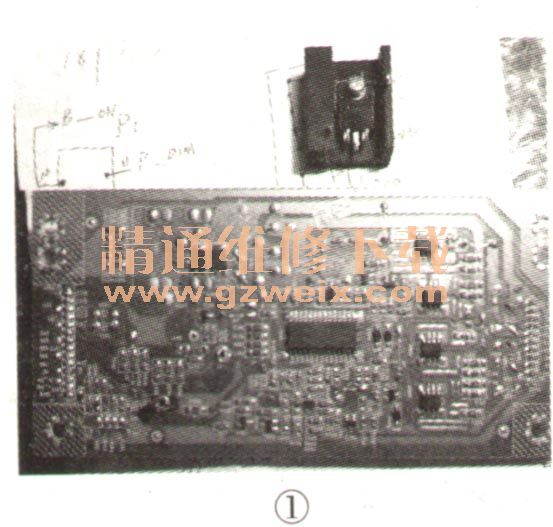

    分析检修:该故障是TCL L48E5390、L55E5390等系列液晶彩电的一个通病,其原因是LED灯条的设计电流太大,恒流板(PCB板号:40-RT4212-DRC 1 XG)上的升压电感与升压MOs管Q601温度很高,尤其是在3D状态下。若Q601性能下降或质量欠佳,则极易击穿损坏,如图1所示。

    解决方法:将恒流控制芯片24脚外接的贴片电容C612由0.022μF改为680pF,并增加电阻R660(0.47Ω),以降低灯条电流。
    另外,若升压电感铜线已变色,则需一并更换,并建议将Q601(原用东芝15A20D)换为ROHM公司的16N20一或FAIRCHILD公司的18N20。
