一、结构与工作原理

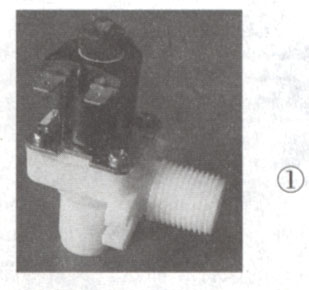

    进水电磁阀是全自动洗衣机中实现自动控制进水的元件，如图1所示，其额定工作电压为AC220V,利用水的压力差进行工作。

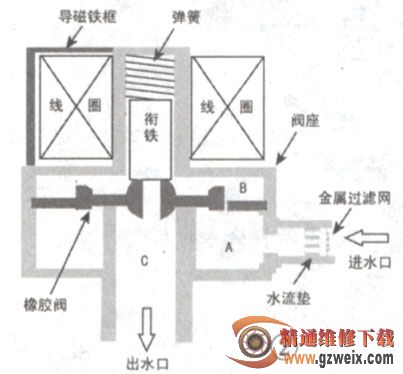

    进水电磁阀主要由铁芯、橡胶阀、线圈、金属过滤网、水流垫、阀座、导磁铁框、弹簧等组成，其结构示意图如图2所示。过滤网起阻挡水中的杂质进人进水阀的作用，水流垫上面开有3-5个小孔，主要起限制进水量的作用。线圈、导磁铁框与衔铁组成电磁铁。

    当进水阀不通电时，铁芯在弹簧的弹力作用下，向下顶在橡胶阀上，封住橡胶阀的中心孔，如果这时将水源接通，水先进人A腔，随后通过橡胶阀上的小孔进人B腔，这时A,B腔都充满水，同时对橡胶阀施加一定水压。此时，橡胶阀封住A腔到C腔的通路，洗衣机不进水。

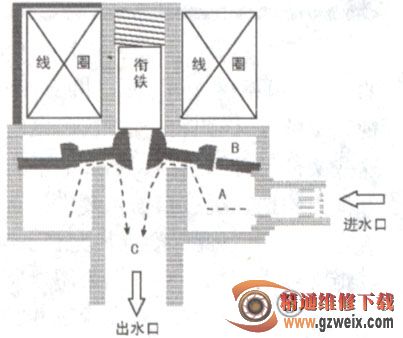

当进水电磁阀通电时，进水电磁阀的铁芯会在电磁力的作用下，克服弹簧的压力向上运动，这样橡胶阀上的中心孔被打开，B腔内的水通过中心孔流人C腔，由于A腔内水流进人B腔的通路只有橡胶膜上的小孔，流速很慢，因此B腔内的压强迅速减小，A腔内的水压很快就会超过B腔内的水压，橡胶阀被顶开，如图3所示，A腔内进人的水直接流人C腔，洗衣机开始进水。

   当进水到设定水位时，在电脑板的控制下进水电磁阀断电，阀内的铁芯在弹簧的弹力作用下回到原来位置，封住橡胶阀的中心孔，B腔内的压力升高，橡胶阀封住进水口，洗衣机进水停止。

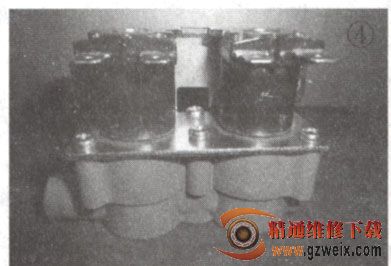

    值得一提的是，近年来部分全自动洗衣机采用双进水阀，如图4所示，即在一个电磁阀座上安装有两个进水阀，一个是用于洗涤时进水，一个用于漂洗时喷淋，或向洗衣机内进柔顺剂或消毒液，从而实现不同的功能。

二、常见故障检修

    故障现象1：不进水。

    分析检修：该故障的主要原因有：过滤网有杂质堵塞，线圈短路或断路，或进水阀弹簧损坏。若过滤网堵塞，清除杂质即可。

    对于线圈的检查可采用以下方法：因进水电磁阀线圈通电时会发出“嗡嗡”的电磁声，并且有振动感，检查时可在通电后用手摸进水阀有无振动，听进水阀有无通电的电磁声，然后用万用表的电阻挡测量进水电磁阀两插片间的阻值，正常的进水阀阻值一般为4kfl-5.5kfl，若阻值与正常值相差较大，可以判断电磁阀线圈损坏，通常表现为线圈短路（阻值接近0Ω）或断路（阻值接近∞）。

    进水电磁阀弹簧损坏主要原因是水压过高，全自动洗衣机进水水压范围为0.03 MPa-0.79MPa，若水压过高，容易使进水电磁阀受损，维修时应注意。

    提示：进水电磁阀是在洗衣机进水时通电工作，工作时水流起到给进水阀降温的作用。如果进水阀长期处于通电状态，但没有水进入，那么进水阀线圈易因温度过高而烧坏，因此建议用户在不用洗衣机时或遇到停水时最好拔下电源插头。

    故障现象2：进水不止。

    分析检修：该故障常见原因有以下两点：一是进水阀中进人铁锈等杂物卡住铁芯，使铁芯回位不灵活；二是弹簧、铁芯生锈，或者弹簧损坏，这样形成“直通”现象。检查时可先将进水电磁阀断电，然后用嘴对准进水电磁阀的进水口吹气，看是否畅通，若畅通，可判断进水电磁阀已经损坏，这时可拆开查看其直通原因，从而进行修理，或直接整体换新。
