一台海尔XQG60-QHZ14A1型全自动洗衣机使用中电机停转，面板显示"Err7"。断电一段时间后再次开机，又能正常工作一段时间、：起初故障较少发生，后来越来越频繁。
    分析检修：首先检测电机，各绕组和测速线圈均正常，手触摸电机外壳，温度也正常；检测电脑板上的＋12V和＋5V正常，电机驱动电路也正常。为确定故障是TY501未导通或K1未吸合所致，在全桥GR502的②脚（注：缺口处为①脚）与进线N间接入1只220 V灯泡（称A灯），在GR502的③脚与进线L间接入1只220 V灯泡（称B灯）。开机，电机运转，2只灯均发光。工作一段时间后，A灯熄灭，一会儿后B灯熄灭，电机停转，面板显示"Err7"，由此判断K1触点不良或其驱动电路有故障。

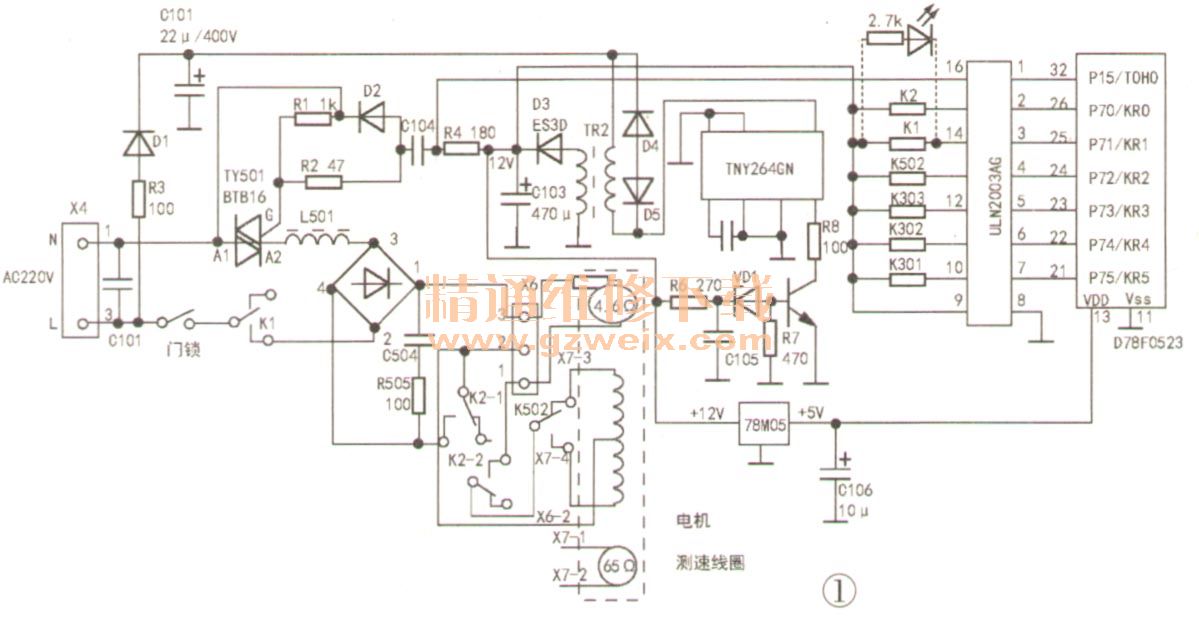

    首先检查K1的触点，在K1线圈两端并接一个由发光二极管和2.7kΩ电阻串接的指示电路，见图1所示。上电试机，在K1吸合时发光二极管亮，电机正常运转；在故障出现时，电机停转，发光二极管仍亮，一会儿后才熄灭，由此判定继电器K1触点不良。更换K1后反复试机，故障排除。
