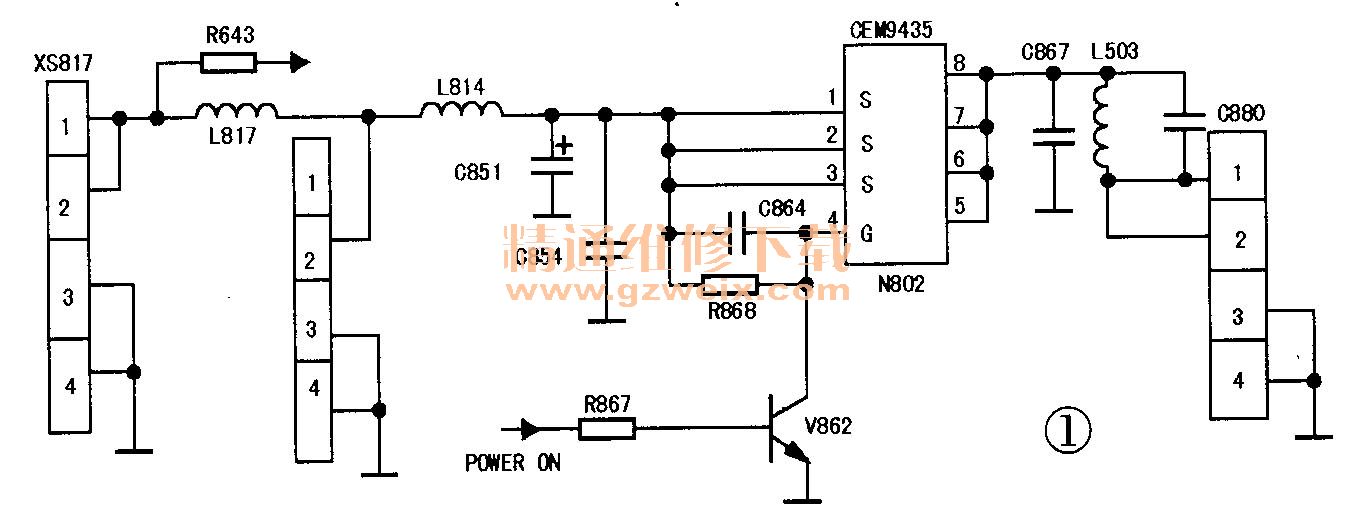

分析检修：通电后测得电源板（35007335）输出的12V电压正常，接着检查插座XS817各端电压，如图1所示。R643左端电压为12V,右端为5.2V；测得电感L817一端电压为12V，正常；L503一端电压为2.2V，正常值应为12V，显然N802 （CEM 9435A）的输出电压不正常。

    断电后检查发现V862已对地短路。V862原机用BC817型三极管，因手头没有此型三极管，于是用9074型三极管代换。通电测得L503一端有3.3V电压，仍不正常。同时测得N802 （CEM9435A）各脚电压如下：①～③脚（S极）为12V,④脚（G极）为2.2V,⑤～⑧脚（D极）为3.3V，显然N802已坏。

    更换N802后通电测得各脚电压如下：①～③脚，12V;④脚，0V;⑤～⑧脚，0V。按开机键，红灯熄灭，板上的红灯亮，测⑤～⑧脚输出12V电压，接上信号线，图像、声音均正常。
