一、音频信号数字化
音频信号是一个连续变化的信号,所以它是模拟信号,将模拟信号(音频信号)处理成数字信号的过程称为模拟信号的数字化。
各种音频节目源的电信号变化是连续的,对这种连续变化的信号进行数字式记录之前,必须先将模拟信号转换成数字信号,所以记录在 CD 光碟上的音频节目源是数字式音频信号,记录在 VCD、超级 VCD 和 DVD光碟上的音频节目源也是数字式的信号。
1. 数字记录系统方框图

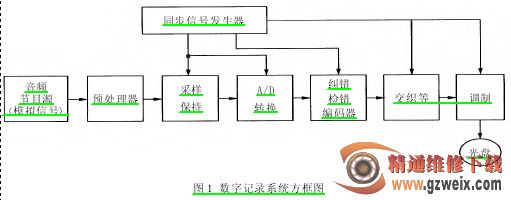

图 1 所示是一个音频数字式记录系统方框图。对模拟信号进行数字化记录时,首先就是要将模拟信号转换成数字信号。将连续的模拟信号转换成离散的数字信号有各种各样的方法,在数字音响中采用称之为PCM 的方法。
数字音响中要实现模拟信号的数字记录,必须将模拟信号转换成数字信号,这个过程称为脉冲编码调制 PCM。PCM 方法主要有 3 步:一是采样和保持;二是量化;三是编码。
(1)采样。所谓采样就是以适当的时间间隔检测和得到模拟信号波形在采样点的幅值,这一过程称为采样。
(2)量化。所谓量化就是在采样的基础上,将各个时刻(采样点)波形的幅值(称为采样值)用二进制数码进行表示,这一过程称之为量化。
(3)编码。所谓编码就是在量化的基础上,将这些量化后的二进制数码组按一定规则排成顺序的脉冲列,这一过程叫做编码。
