两款降压型DC/DC转换器MP1411、MP9583
来源:本站整理  作者:佚名  2013-12-05 09:14:24

1、MP1411

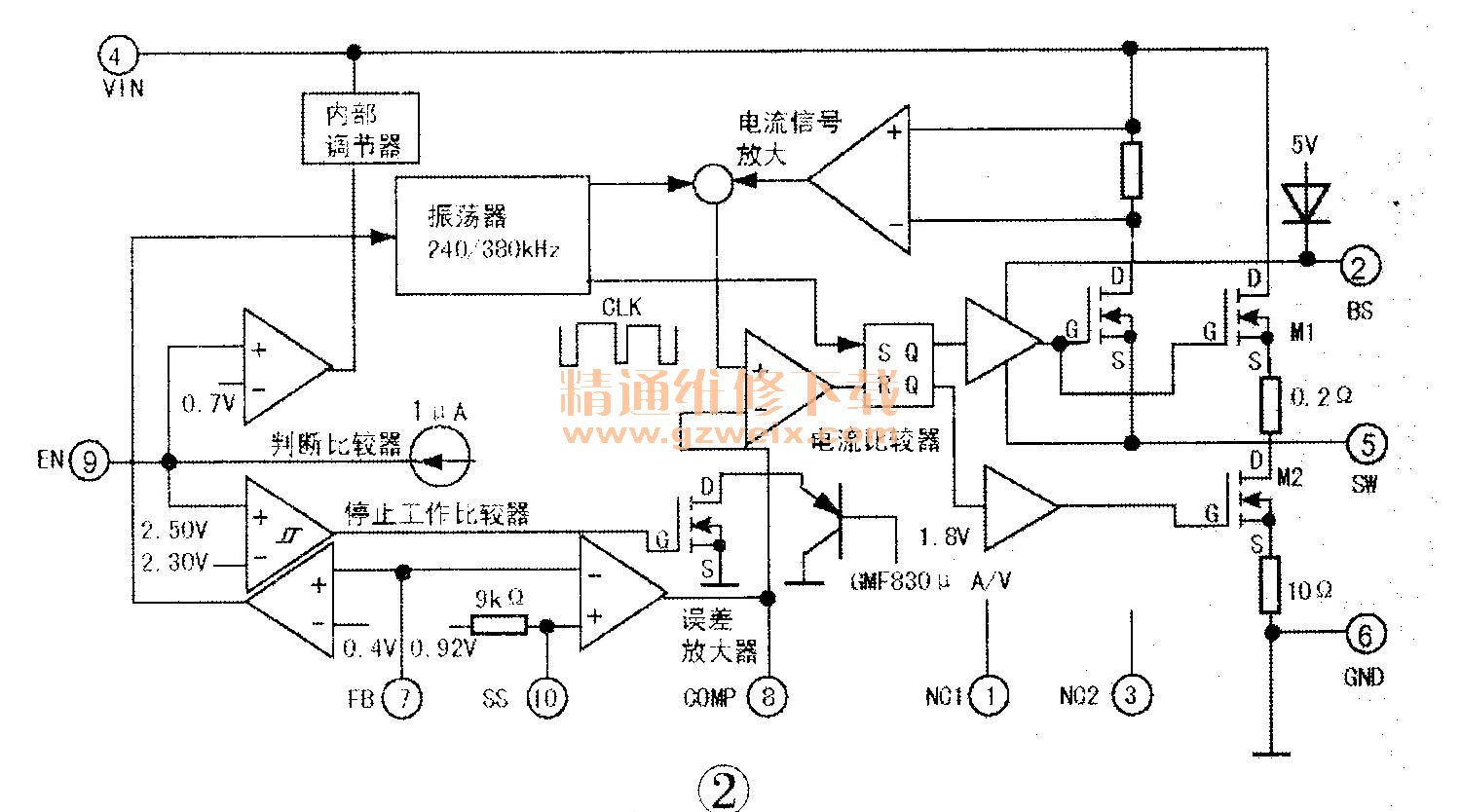

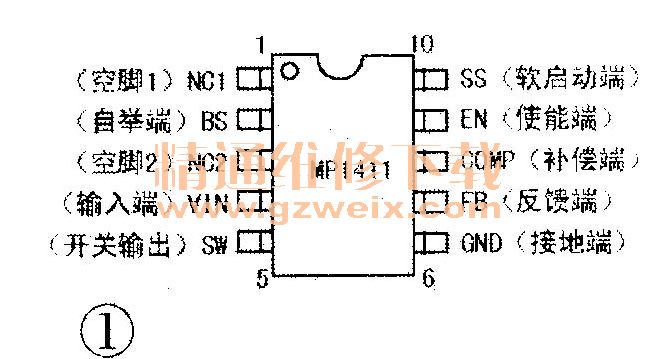

    MP1411是一款可调式降压型直流电压转换IC。它采用SOMP-10贴片封装,其外形及引脚功能见图1,内部电路框图见图2。该IC广泛应用于平板电视、平板电脑、EDVD,MP4等电源系统中。

MP1411的主要特性有:(1)输入电压范围宽(5V~15V),输出电压1V-5V,由反馈端电压确定(电压越高,输出电压越低);(2)输出电流大,额定5V电压输出时,输出电流为2A; (3)内置电源场效应开关管和多个比较器和电流放大器,内部振荡器工作频率可工作于240kHz或380 kHz,故具有优异的负载调整能力和良好的稳定性;(4)具有输出电流限制及热保护功能(芯片内部温度达140℃时,可自动关闭输出);(5)具有输出关闭模式(使能端⑨脚为低电平时,输出端⑤脚无输出,⑨脚接高电平时有输出);(6)具有可编程软启动功能及效率高的特点(可达90%, IC运行在输出关闭模式下的供电电流仅23μA);(7)所构成的直流电压转换电路外围元件少。

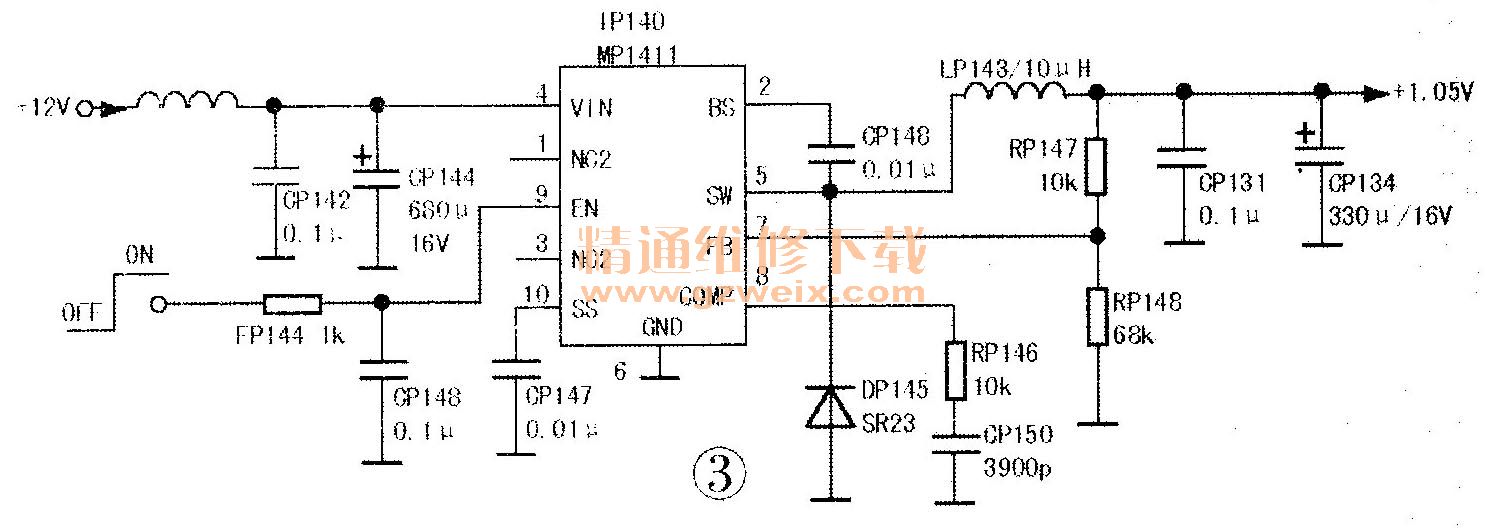

    图3是MP1411在TCL王牌MC77机芯液晶彩电上的实际应用电路。

    2、MP9583

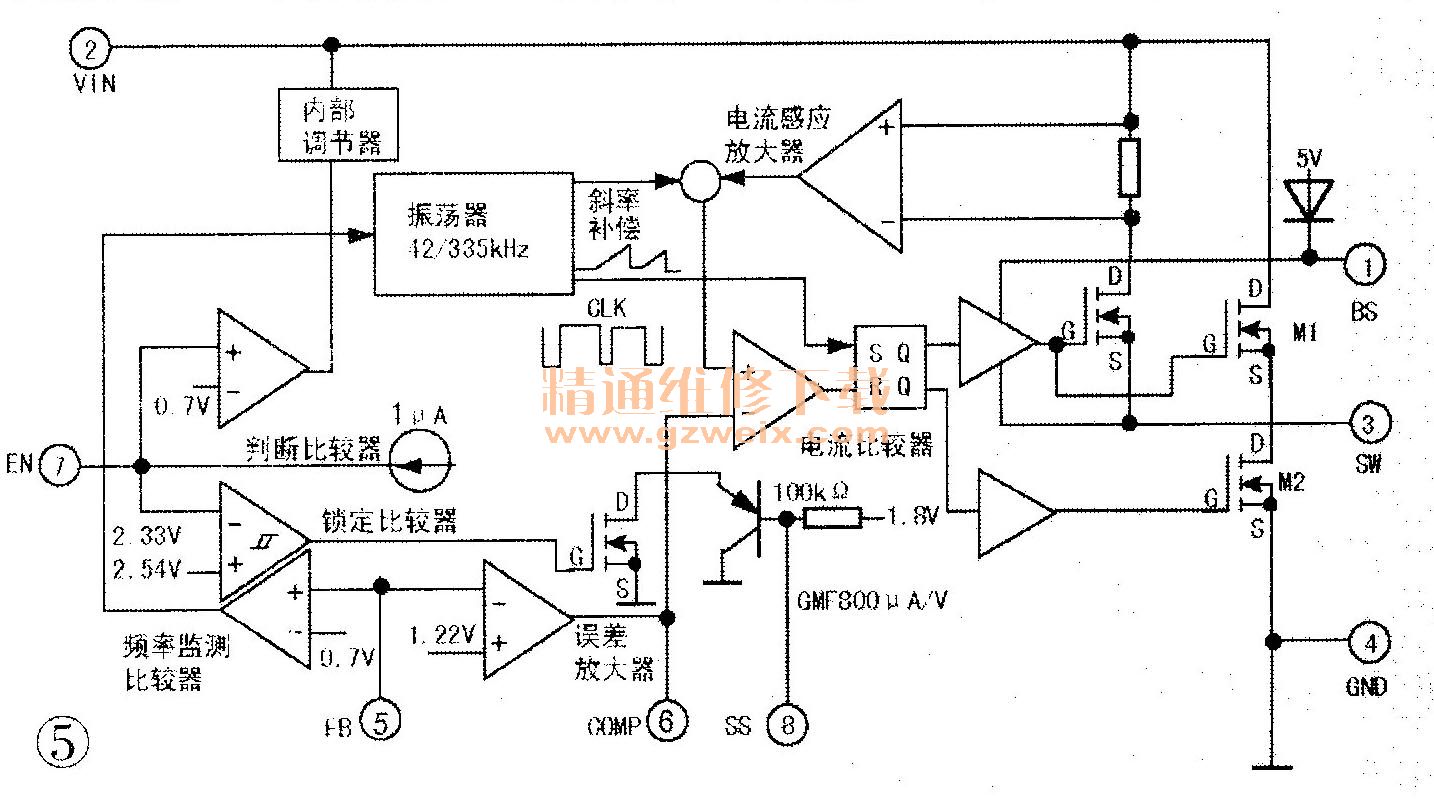

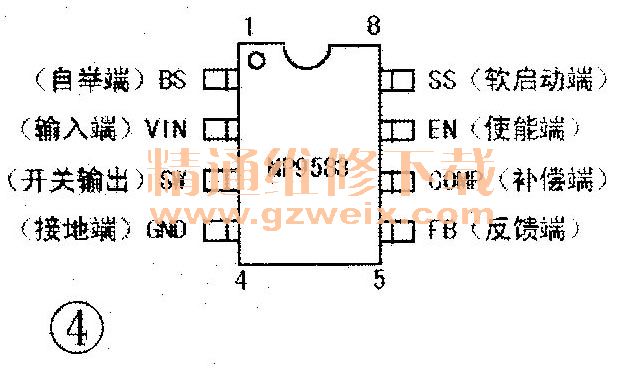

    MP9583是一款降压型PWM开关模式直流电压转换IC,采用SO-8贴片封装,外形及引脚功能见图4,其内部电路框图见图5。该IC广泛应用于平板电视、笔记本电脑、平板电脑、EDVD、MP4…的电源系统中。

    MP9583的主要特性有:(1)输入电压范围宽(8V~15V),输出电压5V~9V,由反馈端电压确定(电压越高,输出电压越低);(对输出电流大,额定5V电压输出时,输出电流为3A;习内置电源场效应开关管和多个比较器和电流放大器,内部振荡器工作频率可工作于42kHz或385 kHz,故具有极好的负载能力和线性调节性;(4)具有输出电流限制及热保护功能(芯片内部温度达145℃时,可自动关闭输出);{5)具有输出关闭模式(使能端⑦脚为低电平时,输出端③脚无输出,⑦脚电平大于0.7V或悬空时有输出);(6)具有可编程软启动功能及效率高的特点(大于90%, IC运行在输出关闭模式下的供电电流仅21μA);(7)由它所构成的直流电压转换电路外围元件少。

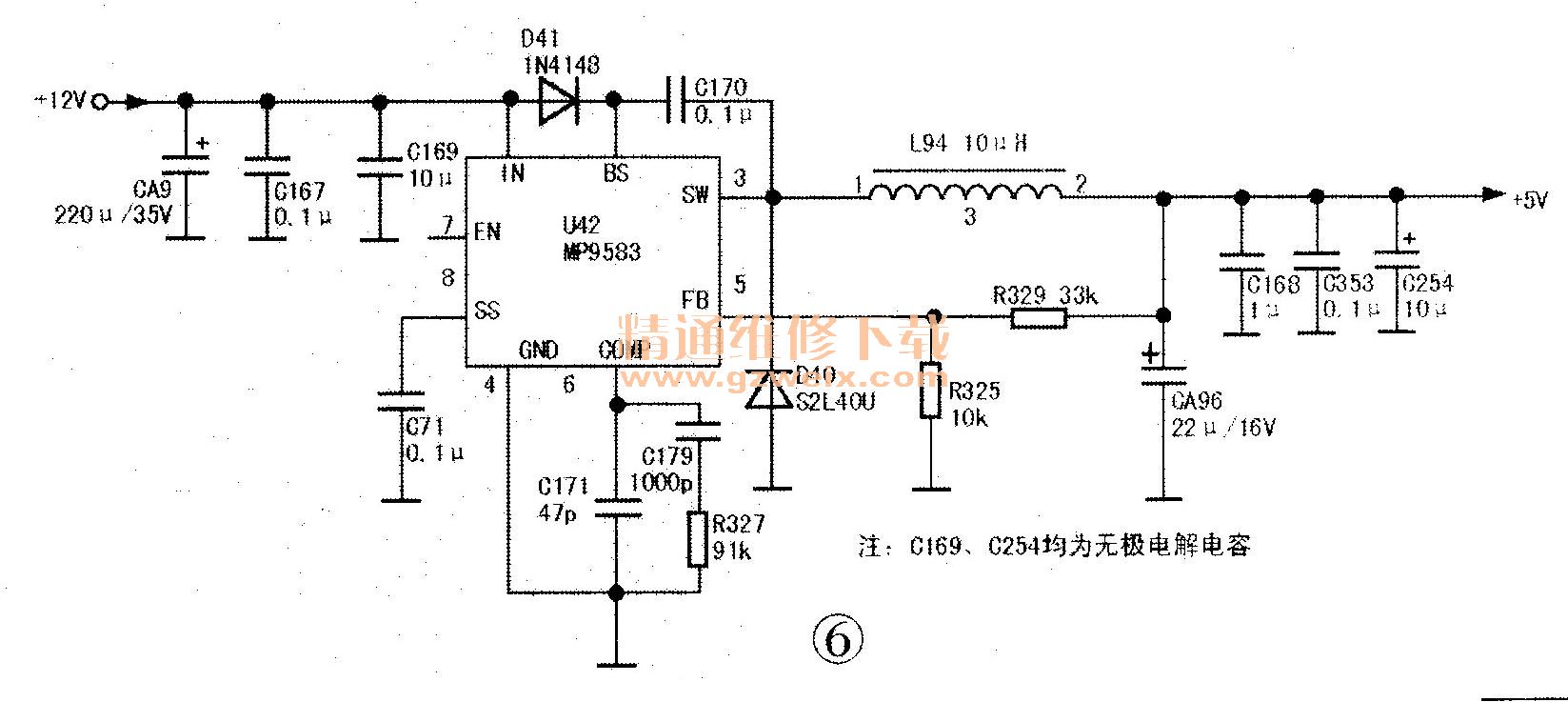

    图6是MP9583在TCL王牌MS89机芯液晶彩电上的实际应用电路。
