一部真汉子RSCF-8217型电动剃须刀，按下“开／关”轻触复位键可以启动直流电动机，但是再按下该轻触复位键时，直流电动机却不停止旋转。一时束手无策，只好拆开电动剃须刀外壳，将内部电池的一极与电路的连接线断开，迫使电路停止工作，直流电动机停止转动。经检查，并非“开／关”轻触复位健接触不良造成的问题。

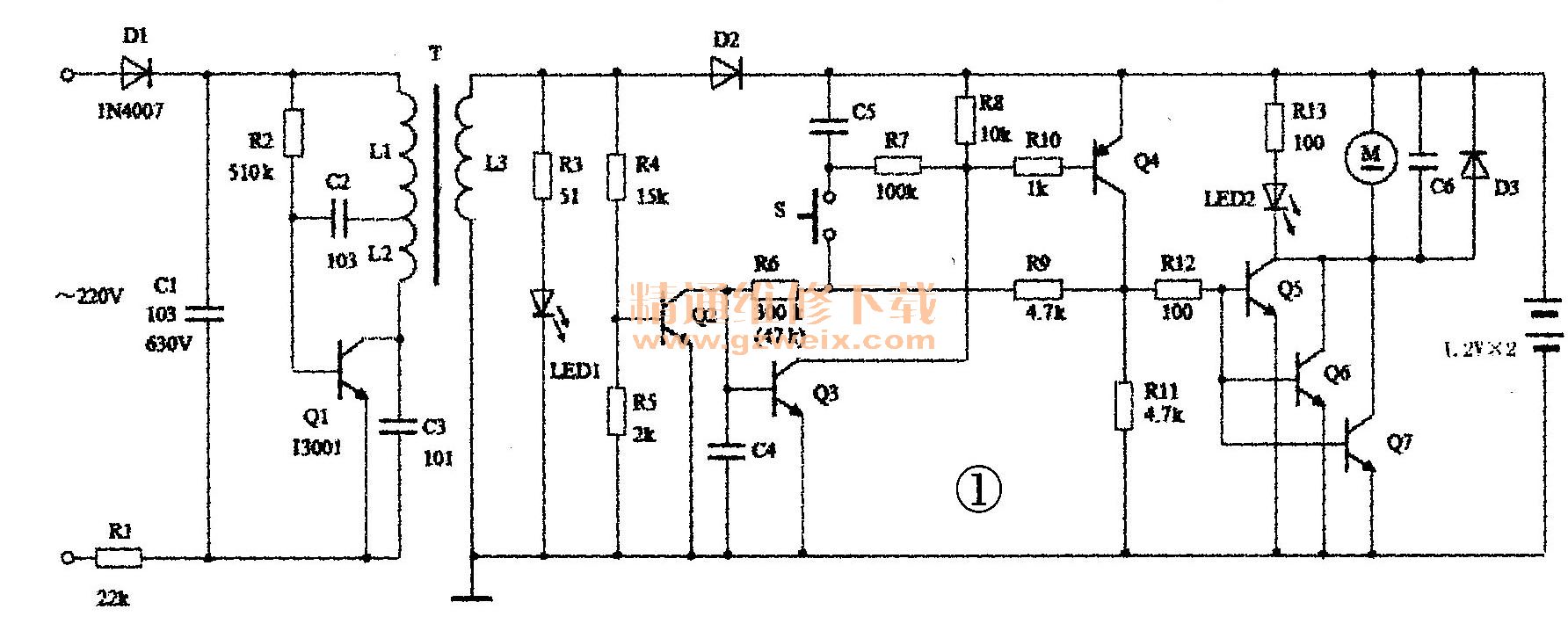

    分析检修：在无相关电路资料的情况下，根据该电动剃须刀电路实绘电路原理图见图1。该电路有部分是采用贴片元件，贴片型的电容、二极管和三极管均未标出参数和型号。

    充电工作时，220V交流电经R1限流、D1半波整流和C1滤波后得到约200V的直流电压，该电压作为由Q1组成的开关振荡电路的工作电源，使开关振荡电路工作。高频变压器T的L3绕组输出的高频脉冲电压经二极管D2整流后对两节镍镐电池充电。充电时，绿色LED 1发光，显示充电状态。此时，三极管Q2处于饱和导通，使三极管 Q3截止，R8无电流流过，R8两端电压为零，三极管Q4的发射结因无正向偏置电压而截止，则电阻R11无电流流过，R11两端电压为零，三极管Q5、Q6、Q7的发射结因无正向偏置电压都截止，直流电动机M不转，红色LED2不亮。这时，即使按下“开／关”轻触复位键S，电机M也不转。
    在没有接上220V交流电时，开关振荡电路不工作，高频变压器T的L3绕组无脉冲电压输出。D2截止，绿色LED 1不亮，Q2处于截止状态。如果没有按下“开／关”轻触复位键S、Q3、Q4和Q5、Q6、Q7都截止，电机M不转。如果按下S，在镍锡电池的直流电压作用下，形成通过R8→R7→S→R6→Q3的b-e结的回路电流，使Q3导通。R8有电流流过，R8两端产生的直流压降使Q4导通。R11有电流流过，R11两端产生的直流压降又使Q5 、 Q6 、 Q7饱和导通，直流电动机M转动。同时，红色LED2发光，显示工作状态。R11两端的直流电压又通过R9和R6给Q3的b-e结提供正向偏置电压，维持Q3处于导通状态。这时，即使“开／关”轻触复位键S处于复位（S断开）状态，对导通的Q4、Q5、Q6、Q7都无影响，直流电动机仍维持转动。如果再次按下S，则R6与R9连接点的电位通过接通的S和R7被导通Q3的UCE管压降拉低，导致Q3的b-e结偏压小于其死区电压而截止。这样，Q4截止，Q5、Q6、Q7也都截止，直流电动机M就停止转动。
    通过上述电路工作原理分析可知，按下“开／关”轻触复位键，直流电动机开始旋转，说明Q5、Q6、Q7由截止进入导通状态。如果再按下“开／关”轻触复位键，直流电动机仍旋转，说明此时Q5、Q6、Q7仍然处于导通状态，即表明Q4也仍然处于导通状态，R11两端仍有大于Q5、Q6、Q7导通所需的至少0.7V的直流电压（实测R11两端直流电压约为2.1V ）。说明再次按下轻触复位键（S接通）时，Q3并没有由导通变为截止，即说明R6与R9连接点的电位并没有被导通Q3的UCE管压降拉低致使Q3处于截止状态。实测Q3的UCE管压降约为0.8V，未接近饱和导通状态时的饱和压降值0.3V。因此，初步判断是Q3的p值变小后造成其未完全进入饱和导通状态，这时，由于Q3的UCE管压降不够低，当“开／关”轻触复位键按下（S接通）时，R6与R9连接点的电位降得不够低，使Q3的发射结仍得到其导通所需的正向偏置电压，所以造成Q3仍处于导通状态。
    将原Q3管用p值大的三极管更换，或是将原R6阻值减小，使Q3进入饱和导通状态，使Q3的UCE管压降降至约0.3V。考虑到更换Q3不如更换R6方便，最后将R6用47kΩ的电阻替换，故障消除。
    小结：当遇到这种按“开／关”停止不了直流电动机转动的故障时，由电路工作原理分析可知，可以将该电动剃须刀的充电插头插入220V交流电，迫使电动剃须刀的直流电动机停止转动。实践也验证了确实如此。
