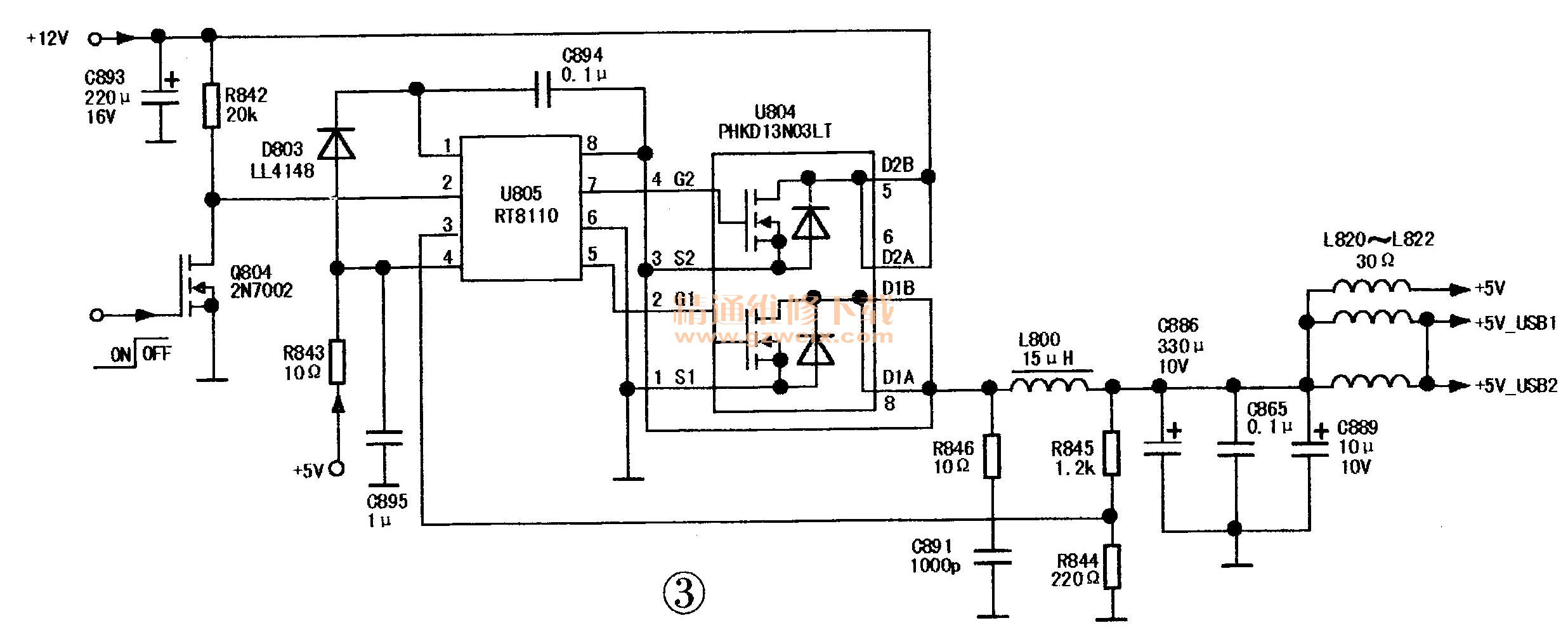

经查，该故障系USB接口无＋5V供电所致。而该电压是由DC/DC变换IC（RT8110）输出的两路＋5V电压提供（见图3，另一路电压用于其他接口电路）。由图3可知，该IC的⑤、⑦脚轮流输出正脉冲电压，使U804外的两个场效应管轮流导通，在它们的连接中点（即U804的⑧脚）对外输出＋5V电压供给USB设备。而⑤、⑦脚能否轮流输出正脉冲电压，取决其②脚（输出控制端）是否为高电平。②脚电平受控于主控芯片U300 205脚。当205脚输出低电平时。场效应开关管Q804（2N7002）截止→Q804漏极为高电平，即IC②脚为高电平→⑤、⑦脚轮流输出正脉冲电压→U804⑧脚输出＋5V电压。经进一步检查，RT8110②脚电压不足＋0.2V 、②脚对地电阻不足500Ω。看来不是RT8110②脚内部对地短路，就是Q804 S、D极已击穿。焊下Q804测极果然已击穿，更换后试机，电压恢复正常，故障消失。

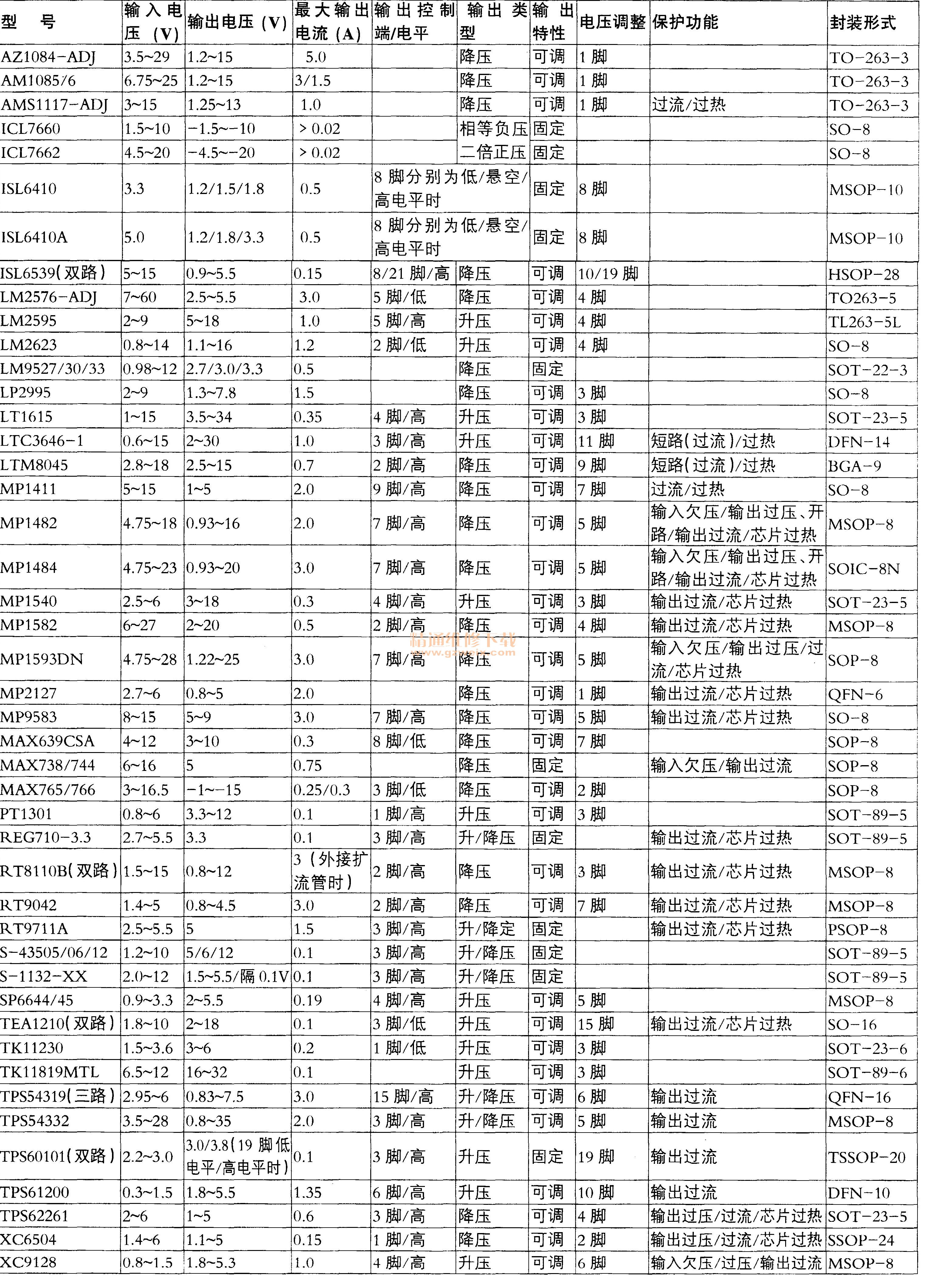

    表1为部分贴片DC/DC变换（稳压）IC主要特性及参数（注：输出控制端旁边的电平高或低，表示为该电平时，输出端才有输出）。
