贴片DC/DC变换（稳压）IC在电脑、平板电视及便携式家电产品中的电源系统中，应用十分广泛。这类贴片元件种类较多。从引脚上分，可分为三脚型与多脚型（比如常见的LM1117、LM1084/5就只有3只引脚，而TPS60101竟有20只引脚）；从功能上分，可分为降压型、升压型及升／降压型（比如常见的LM1117、LM1084/5、LV5980MC、LTC3621、LTM8045、TPS54340/60等等均为降压型。TPS60101、TPS61200、S-43503/05/12、LM2623A、LT1615、ICL7660/7662、XC9128等等均为升压型。而LM9527C/30C/33/50C、AP3012、TPS54319/32等均为升／降压型）；从输出电压类型上分，可分为输出电压固定型与输出电压可调型（比如LM1117-3.3、LM1117-5.0、P T9166-3.3等均为输出电压固定型，后面的两位数字为输出电压值。而LM1117-ADJ、LM1084-A可、XC6504等均为输出电压可调型，其输出电压值决定反馈端或电压调整端外接偏置电阻阻值，即反馈端或电压调整端电压高低）；从输出电压路数上分，又可分为单路型与多路型（比如，上面举例的绝大多数IC型号均为单路型。TEA1210TS、TPS60101均为两路输出IC，而TPS54319则为三路输出1c）；从引脚引出方式来分，又可分为嵌入型（比如LTC3863、TPS61200分另采用3mm×4mm、3mmx3mm的QFN封装，MP2127采用DFN封装，LTM8045采用BGA封装。上述三种封装均无供焊接的引脚，只能嵌入有引脚的插槽中才能与外界连通）与可焊接型。从稳压工作方式来分，可分为脉冲频率控制（PFM即脉冲电压幅度不变，但脉冲频率改变）与脉冲宽度控制（PWM即脉冲电压频率不变，但脉冲宽度改变）两种。

    二、贴片DC/DC变换（稳压）Ic主要故障与检修步骤

    贴片DC/DC变换（稳压）IC常见故障主要有：
    1．无输出
   （1）故障原因

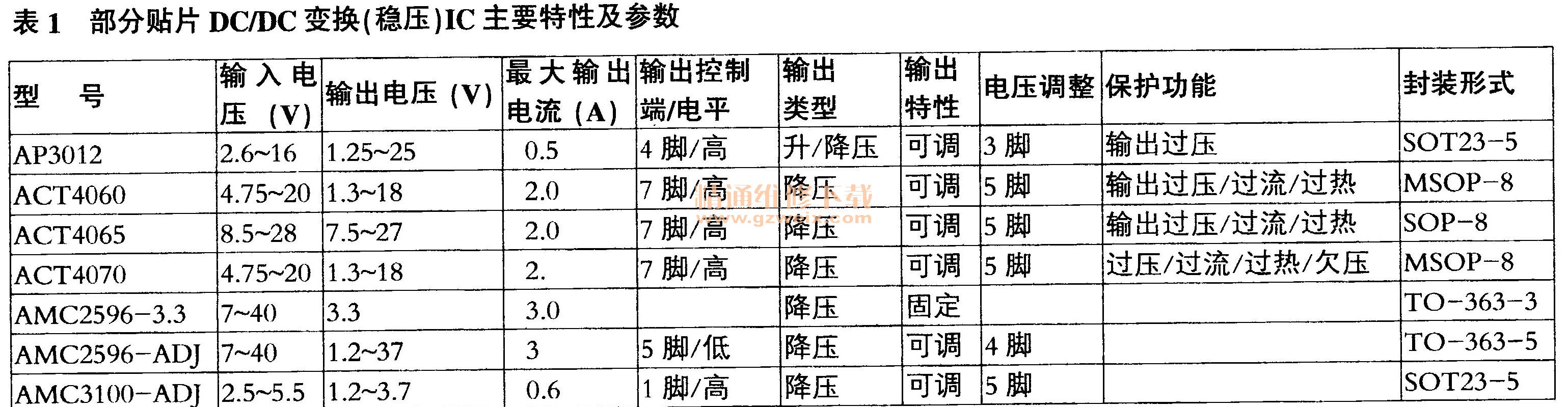

    1）输入电压过低或过高。为了保证DC/DC变换IC（以下简称IC）内部的振荡器及相关电路正常工作，其IC输入电压（或工作电源）必须在正常工作电压范围内，故不少IC内设有输入电压过高，过低（欠压）保护电路，一旦输入电压（或工作电源）异常，IC输出端电压将会为零。因此，掌握常用IC的输入电压范围是十分必要的。表1给出了常用贴片IC主要特性及参数，供读者维修时参考。


    2）使能端或输出控制端电平异常。不少IC都有使能端或输出控制端，只有该端为高或低电平时，IC输出端才有输出。如果该端电平异常，将会使输出关闭。
    3）输出端（滤波电容或负载）存在短路故障。不少IC具有输出过流、芯片过热、输出欠压等保护功能。所以，当输出端短路时，将会使IC内部的过流或过热保护电路动作，使之无输出。
    4）软启动端或频率控制外接电阻或电容元件损坏，使IC内的振荡器不能起振，从而导致无输出。
    5）输出电压调整电阻变质或开路。由于部分IC内还设有输出过压保护功能，当这样的IC输出电压调整电阻变质或开路时，会使输出电压过高，导致过压保护电路动作，从而使输出为零。
    h）IC本身已损坏。
