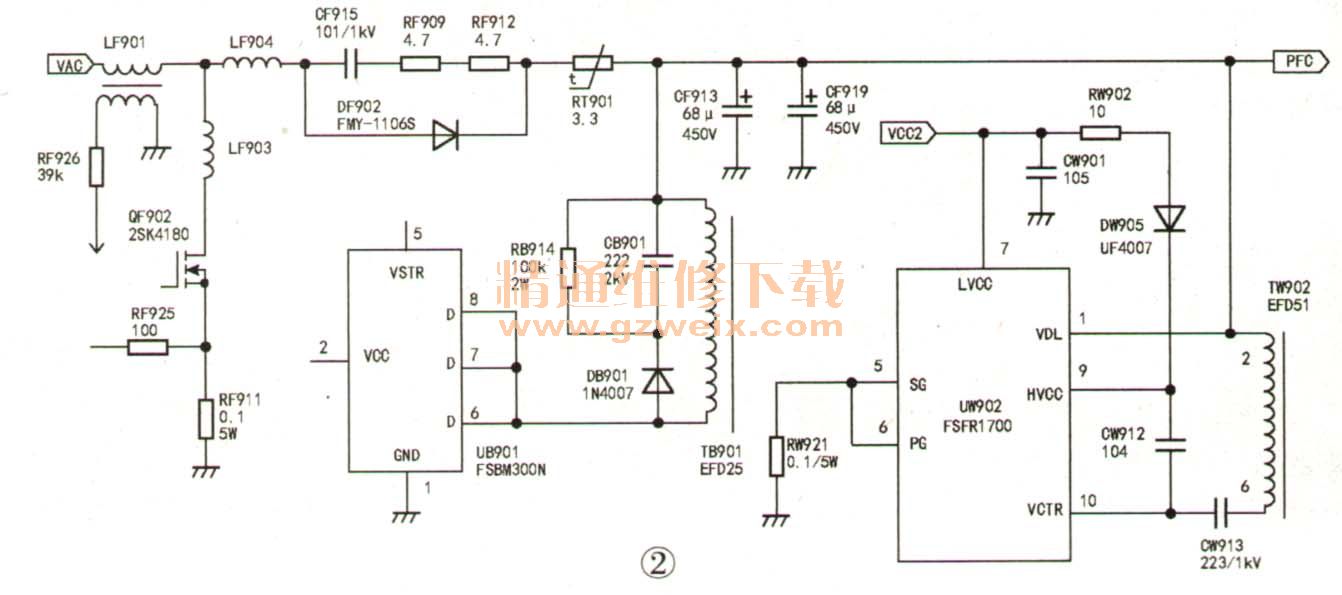

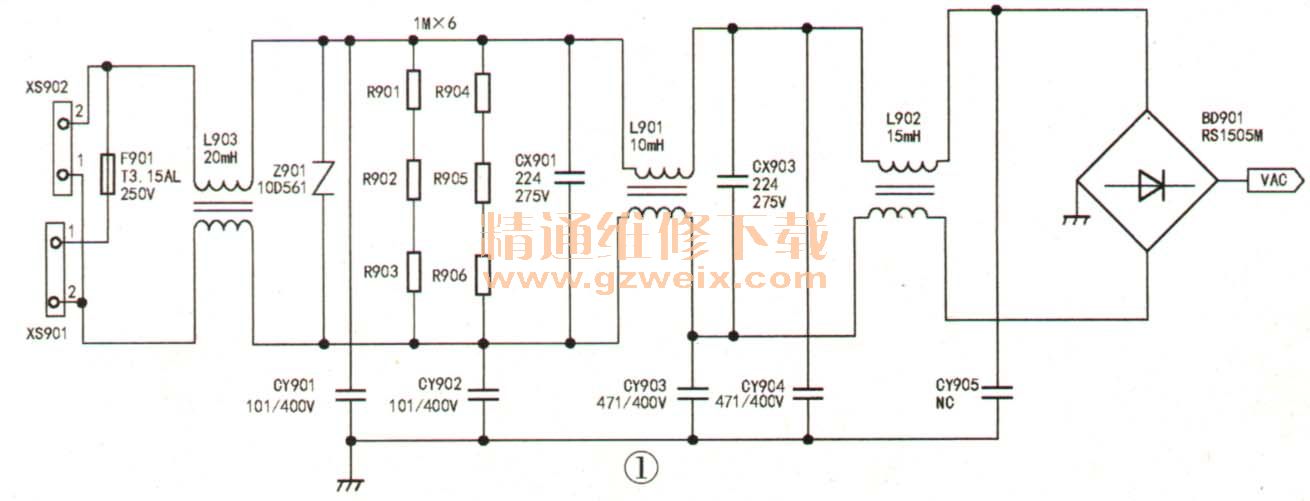

分析与检修：该机采用34006817（KPS＋L180C3-01）电源板。断开整流输出VAC端（参看图1）后，通电保险F901不再熔断，VAC输出310V（标称位300V）正常电压，说明市电输入抗干扰及整流电路正常，故障出在VAC供电负载电路。用电电流较大的VAC负载支路有三（见图2）：PFC开关管QF902支路；副电源开关管UB901（⑥—⑧脚内含MOSFET功率管）支路；主电源开关管UW902（内含推挽愉出MOSFET功率于）支路。其中，前者是VAC（300V/100Hz脉动直流电压）经储能电感LF901直接为QF902供电，后两者则是经PFC功本因数校正后的PFC（380V平滑直流电压）电压供电。判断这类击穿短路故障，可用测量电阻（Rx10档）的方法进行，测VAC端对地正、反向电阻值，若两次读数都很小，肯定是PFC开关管QF902击穿；若两次读数一次很小一次很大，则为主、副电源开关管击穿，其原因是PFC电路中CF915的隔直流作用和DF902的单向导电作用造成的。而主、副电源开关管哪个击穿，可通过分别切断两支路供电的方法判断。经检测确定是副电源开关集成电路UB901⑥—⑧脚内置开关管击穿，进一步检查发现保险二极管DB901也开路损坏。更换UB901（FSBM300N ）、DB901后，开机F901不再熔断，电视机圈、声恢复正常。



    小结：当副电源UB901内置开关管击穿损坏时，必须检查开关管D极反峰压保护网络DB901、CB901、RB914是否也扭坏，否则更换UB901后还会放击穿。同样的，若主电派UW902（FSFR1700）内开关管击穿后，要注意串联谐振电容CW913是否也损坏。另外，UB901开关推荡频率校高，而二极管DB901（1A/1kV）则为普通整流二极管，在较高开关频率下效率较低，建议换用快速恢复二极管（如FR107等）。
