一台康佳LED42F2200N彩电（机芯：MSD61981，板号：35016727），开机后绿灯亮，但背光不停地亮／熄。按遥控器上的待机键，机器可以进入正常的待机状态：
    分析检修：此机将开关电源、信号处理电路（等同于分立设计的主板部分）与背光驱动电路设计在一块板上，即采用三合一主板：
    电源信号处理、背光驱动部分均有可能造成上述现象。所以首先要区分故障在哪一部分（已通过代换排除显示屏问题）。先测量信号处理电路的12V供电，测试点在供电保险管F804处。实测该处电压在7V～12V之间波动，其原因可能是12V电源带载能力差，或护电路动作。如果电源带载能力差，多为尖峰吸收电路的二极管或π型输出滤波电路的滤波电容损坏，经查上述元件均正常。

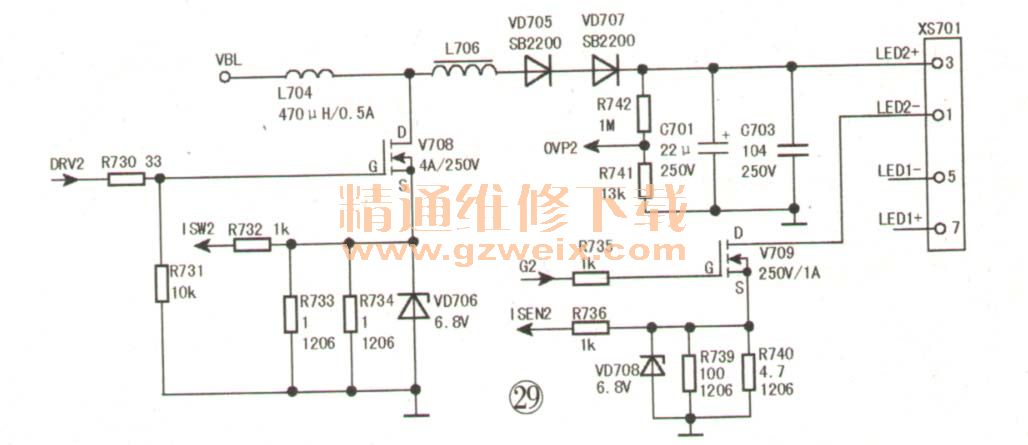

    接下来分析12V电压电路，发现该电路有开、待机两种工作状态，受控于POWER-ON信号，待机状态输出约7V电压，开机状态输出12V电压：另外，背光保护信号PS通过电阻RW974 （0Ω）接到了POWER-ON信号上。结合背光不停地亮／熄这一现象，会不会是背光电路保护启动，导致12V电从电路进入待机状态呢？断开RW974，并断开背光升压电路中的开关管，以防止损坏背光驱动部分的元器件：这时12V电压保持稳定，由此判断背光驱动电路或背光源有故障：恢复电路元件，测量LED灯串供电接口XS701的③、⑦月却电压，发现⑦脚电压随着背光的亮／熄在176V/0V间变化，而③脚电压一直为0V。沿XS701的③脚向前检查，发现VD707、VD705的正极电少玉均为0V，但电感L706一端有近100V电压，经查L706一脚虚焊，如图29所示，补焊后试机故障排除：）
