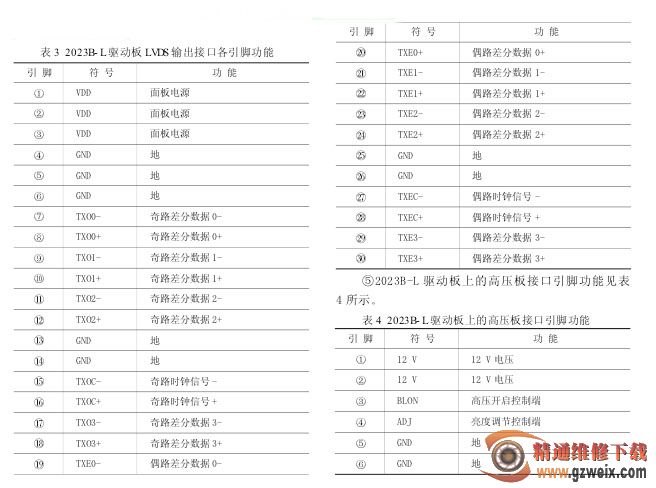

④2023B-L 驱动板上的 LVDS 输出接口（（续表）30脚）引脚功能见表 3 所示。

（2）2023B-T驱动板

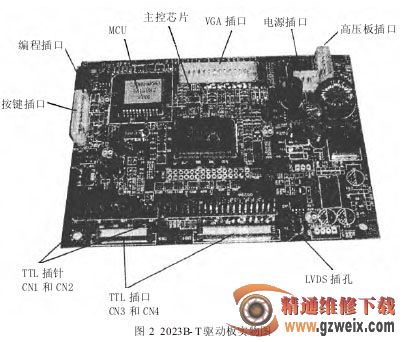

2023B-T 主要针对 TTL 接口设计，其上的 LVDS 接口为插孔，需要重新接上插针后才能插 LVDS 插头 。2023B-T 驱动板实物如图 2 所示。

① 2023B-T 驱 动 板 体 积 比2023B—L 稍大，价格也相对高一些，其主要参数如下：

输入接口类型：VGA 模拟 RGB 输入；

输出接口类型：TTL；

显示模式：640×350／70 Hz～1280×1024／75 Hz；

即插即用：符合 VESA DDCl／2B 规范；

工作电压：DCl2 V±1.0 V，2～3 A；

适用范围：适用于维修代换 20 in（英寸）以下液晶显示器的驱动板。
