浅议液晶显示器驱动板代换技法(一)
来源:本站整理  作者:佚名  2012-09-06 09:54:47

液晶显示器驱动板采用双面贴片安装技术,电路元器件布局紧凑,且型号标注不明确甚至未标注,再加上大部分液晶显示器根本找不到图纸,给查找具体元器件或走线都造成了很大的困难。有很多故障即使查找到损坏的元器件或芯片,由于市场上很难买到这些配件,也还是无法修复。因此,当驱动板出现故障时,除一些简单故障采用“芯片级”方法维修外,大多采用更换驱动板的方法进行维修,即“板级”维修。“板级”维修主要有以下两种方法:

一是用液晶显示器“原装驱动板”进行更换。



这类驱动板在出厂时已写好了驱动程序,因此,可直接进行更换。这种代换方法的缺点是:原厂驱动板价格较高,不易购买,且驱动板不通用,一种驱动板一般只能适应一种液晶显示器。例如:AOC LM729 液晶显示器的驱动板只能用于 LM729 液晶显示器,不能用于其他显示器的维修。因此,在日常代换时,一般不采用这种方法进行代换。



二是用“通用驱动板”(也称“万能驱动板”)进行代换。目前,市场上这类驱动板较多,尽管这种“通用驱动板”所用元器件与“原装驱动板”不一致,但通过简单地连接线路,再用编程器向“通用驱动板”写入不同的面板驱动程序(购买编程器时会随机送面板驱动程序光盘),即可适应不同的液晶面板,通用性很强,而且维修成本也不高(价格比“原装驱动板”要低得多,甚至低于一个原装主控芯片的价格),用户容易接受。因此,日常维修时一般采用这种代换方法。



一、常用“通用驱动板”介绍与选配

1. 常用“通用驱动板”介绍

目前,市场上常见的驱动板主要有乐华、鼎科、凯旋、华升等品牌。驱动板配上不同的程序,就驱动不同的液晶面板,维修代换十分方便。常见的驱动板主要有以下几种类型:



( 1) 2023B- L 驱动板

①2023B-L 驱动板的主控芯片为 RTD2023B,主要针对 LVDS 接口设计,实物如图 1 所示。

该驱动板的主要特点是:支持 LVDS 接口液晶面板,体积较小,价格便宜。



主要参数如下:

输入接口类型:VGA 模拟 RGB 输入;

输出接口类型:LVDS;

显示模式:640×350/70 Hz~1600×1200/75 Hz;

即插即用:符合 VESA DDCl/2B 规范;

工作电压:DC 12 V±1.0 V,2~3 A;

适用范围:适用于维修代换 19 in(英寸)以下液晶显示器驱动板。

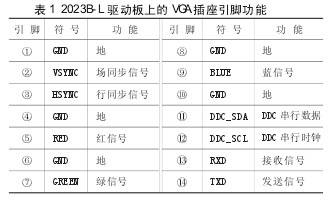

②2023B-L 驱动板上的 VGA 输入接口各引脚功能见表 1 所示。TXD、RXD 脚一般不用。

③2023B-L 驱动板上的按键接口可以接 5 个按键、两个 LED 指示灯,各引脚功能见表 2 所示。
