飞利浦14B 彩色显示器,亮度暗,行幅不足
来源:本站整理  作者:佚名  2012-08-18 08:22:17

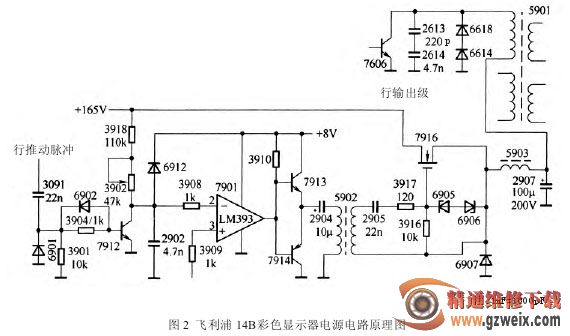

分析与检修:亮度暗且行幅不足,说明行输出电路供电异常。该机行输出电源采用的是由运算放大器7901、变压器 5902 和 P 沟道型场效应管 7916 为核心构成的降压型开关电源,如图 2 所示。



测滤波电容2907两端电压为47 V(正常时为88 V),说明故障的确是由行输出电路供电异常所致。运放7901 的②脚输入的是行激励触发脉冲电压,③脚输入的是由行输出电路提供误差取样电压 (图中未画出),检查误差取样电路正常,怀疑开关管 7916 的激励电路异常,在路测推挽放大器 7913、7914 正常,代换 2904无效,代换 2905 后,故障消失。说明故障是由于 2905失容,导致开关管 7916 导通时间变短所致。
