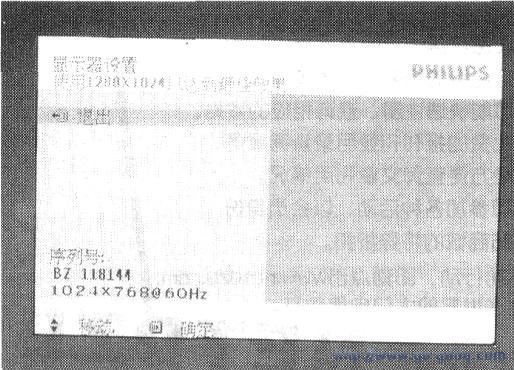

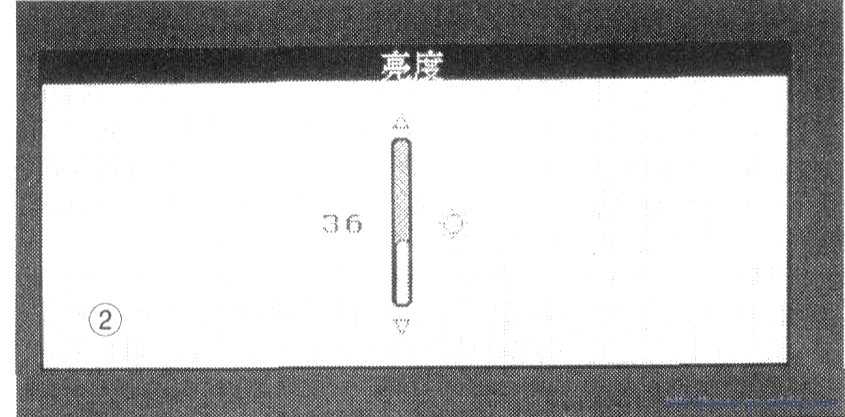

一台飞利浦190S6液晶显示器，开机后就出现图1（或图2）所示的调整框，电脑无法使用。
　　
　　初步判定系显示器的调整按键漏电或短路所致，于是动手拆开显示器的外壳。此机后盖上只有一颗螺钉（在安装底座位置的一个小洞内）。拆除螺钉后，用平口改锥挤进前后盖的接缝中，将卡扣橇开，就可看到按键板。
　　
　　提示：飞利浦液晶显示器外壳所用塑料很脆，撬开外壳时要试着用力，别把卡扣撬断了。

　　

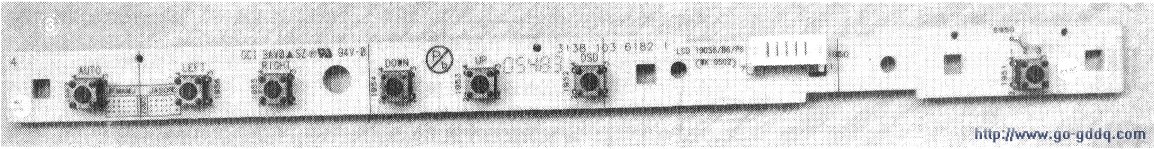

　　拆出来的按键板如图3所示．拔掉键板排线插头，再把显示器接人电脑一试，OK!屏幕上的调整框不再出现了，证明判断正确。接下来只需用万用表找出漏电或短路处，再进行处理就OK。

　　
　　哪知，检修进程并不是想象的顺利，用数字万用表测得任何一点的对地电阻都大于200MΩ。又改用指针万用表来测，其结果仍然如此，任一点的对地电阻都是无穷大。
　　

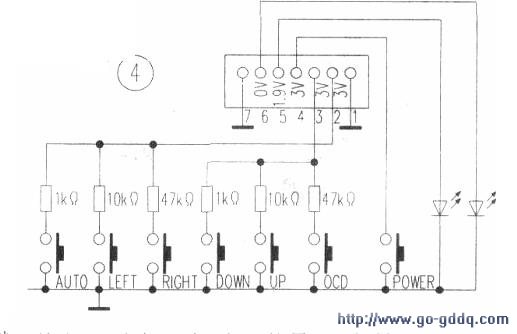

　　为找到故障点，将其电路图绘出来研究（图4）。此按键板电路非常简单，六个控制键分为两路，通过不同的电阻值来区分其功能。
　　
　　测量了插座上各个引脚的电压，也都正常（电压值见图4中所标注）。反复拔、插与控制板连接的带状电缆插头：只要一插上插头，故障立即显现；拔下插头，故障就消失了。因此判断，故障仍出自按键板。
　　

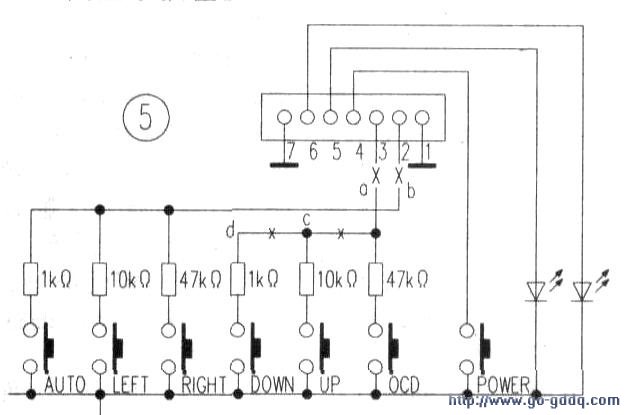

　　为找出故障点，只好采用试探法。首先将键板上的a、b两点的连线割开（参见图5）。这时，尽管插上插头，也没有故障出现。继而把a支路接通，故障又显现。接着断开a支路，接通b支路，显示器工作正常。可以断定故障点就在a支路。用万用表反复检测了a支路上的各个点，仍然未发现问题。无奈，只好把a支路的c和d点断开．使每一个键相互隔离，再分别把a、c、d点分别与插座的(3)脚连接。
　　
　　终于找出问题出自DOWN键。用一个相同的按键换上，再接通各个断点，插上插头，通电一试，显示器恢复正常，各键功能也完全正常。
