CASPER彩色显示器,电源指示灯亮,机内有“吱吱”声,屏幕无显示
来源:本站整理  作者:佚名  2012-09-02 09:12:30

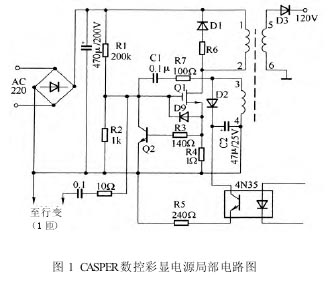

测行输出管集电极无电压(正常应为120 V 左右),关机测量行输出管及行输出变压器输出负载,没有发现短路现象。本机有两路直流电压,彼此独立,一路为 70/90 V、7 V、18 V、12 V,实测正常;另一路是行扫描电路的供电电压,实测为零。断开此路负载,接一假负载(50 W/220 V 电烙铁),加电测量仍无输出,确认电源有故障。该路电源实测局部电路如图 1 所示。



测 Q1 的 D 极电压正常,但开关管已停振。先将 R5脱开,断开负反馈回路,输出接假负载(50 W/220 V 电烙铁)。然后,加电迅速测量输出电压,瞬时值可达 240 V。这表明 Q1、Q2 及正反馈回路基本是正常的,问题可能在负反馈回路。代换光电耦合管,故障依旧。焊下 D9 测量,其正、反向电阻值均很小。用一高频整流管代换,加电后有 125 V 电压输出。接上行负载,整机工作正常。
